จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31:1~150:1 | พิมพ์: | ไดรฟ์ Slew ไฟฟ้า |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | โครงสร้าง: | หนอนและเกียร์ |
| อายุขัย: | 30 ปี | สี: | RAL9006 |
| การใช้งาน: | เครื่องติดตามพลังงานแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| แสงสูง: | ไดรฟ์ฆ่าหนอนนาฬิกาทราย,ไดรฟ์ฆ่าหนอนฟันเฟืองเป็นศูนย์,ไดรฟ์ฆ่าแสงอาทิตย์แบบฟันเฟืองเป็นศูนย์ |
||

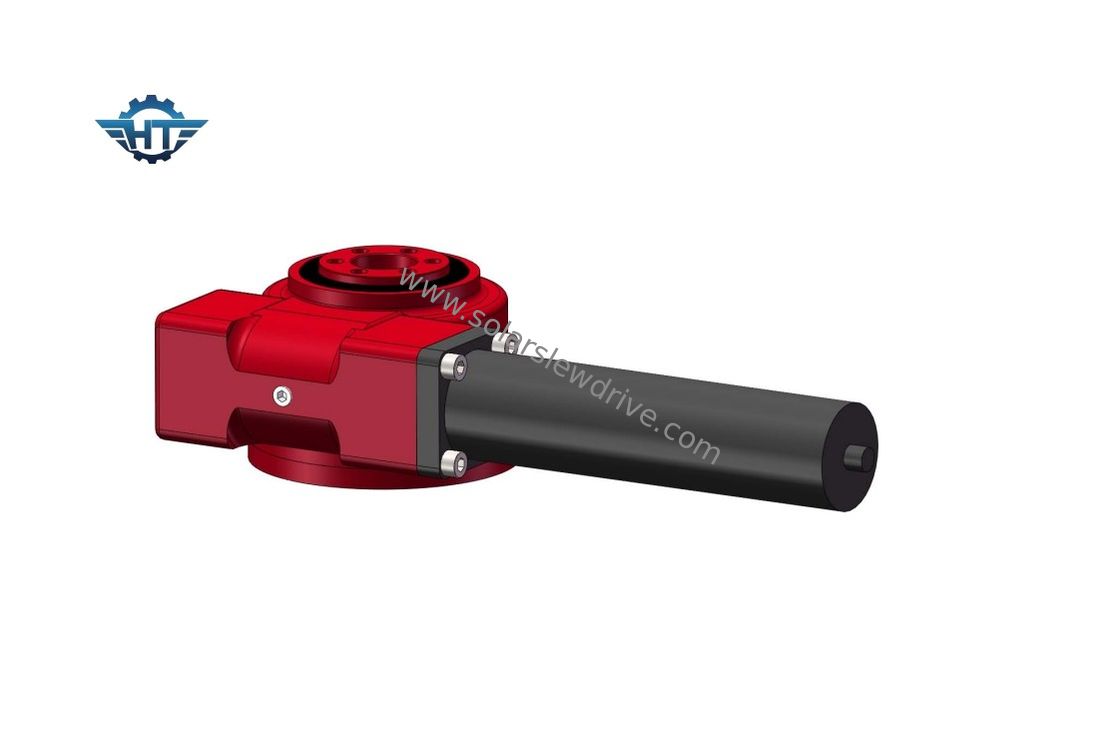

SE3 Zero Backlash Worm Gear, นาฬิกาทราย Worm Slew Drive สำหรับระบบติดตามแสงอาทิตย์
ชุดเฟืองตัวหนอนคำอธิบาย
ไดรฟ์แกว่งแกนเดี่ยว SE เป็นองค์ประกอบที่สำคัญทั้งในระบบติดตามแสงอาทิตย์แบบแกนเดียวและระบบติดตามแสงอาทิตย์แบบแกนคู่นอกจากนี้ ด้วยระยะฟันเฟืองที่สมบูรณ์แบบและสูง ยังสามารถนำไปใช้กับระบบ CSP และ CPV พลังงานลม เสาอากาศที่ต้องการฟันเฟืองที่สูงขึ้น
ตัวติดตามแสงอาทิตย์แบบแกนเดี่ยวคืออะไร
ตัวติดตามแบบแกนเดียวจะกำหนดทิศทางโมดูล PV ตามแกนของการหมุนหนึ่งแกน โดยเคลื่อนที่ในแนวนอนจากทิศตะวันออก ไปทางทิศตะวันตกเมื่อดวงอาทิตย์เคลื่อนตัวการเคลื่อนย้ายโมดูล PV เหล่านี้ต้องใช้ตัวลดขนาดที่มีทั้งการรับน้ำหนักและแรงบิดในการหมุน ซึ่งเป็นสิ่งที่มีเพียงไดรฟ์แกว่งที่มีความเชี่ยวชาญสูงเท่านั้นที่สามารถให้ได้เครื่องมือติดตามที่ใช้ไดรฟ์แกว่งซึ่งใช้เทคโนโลยีกับหนอนนาฬิกาทรายสามารถมีส่วนร่วมกับฟันจำนวนมากบนแนวพิทช์ของวงแหวนเกียร์ ให้ความแข็งแรง ความทนทาน และประสิทธิภาพสูงสุดเพื่อให้แน่ใจว่าเครื่องติดตามมีอายุการใช้งานที่ยาวนานที่สุดโดยมีเวลาหยุดทำงานหรือค่าบำรุงรักษาน้อยที่สุด
คืออะไรตัวติดตามสองแกน
ตัวติดตามแกนคู่หมุนจากด้านหนึ่งไปอีกด้านหนึ่งและขึ้นและลง ช่วยให้ติดตามการเคลื่อนไหวของดวงอาทิตย์ได้แม่นยำยิ่งขึ้น ไดรฟ์แกว่งเหล่านี้ให้พลังงานที่สูงกว่าระบบแบบแกนเดียวเนื่องจากพวกเขาใช้อิสระสองระดับ การใช้ไดรฟ์แกว่งที่แข็งแรงและทรงพลังจึงมีความสำคัญมากกว่าสำหรับการทำงานที่เชื่อถือได้และต่อเนื่องในภาคสนาม
พารามิเตอร์ SE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ข้อดี
1. หมุนได้ 360 องศา
2. มอเตอร์ขับเคลื่อนเชื่อมต่อกับด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดเอียงสูง เหมาะสำหรับการติดตั้งในแนวนอน
