จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE5 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| พิมพ์: | ชุดเกียร์หนอน | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | แบบอย่าง: | ซีรีส์แนวนอน |
| แอปพลิเคชัน: | พลังงานแสงอาทิตย์ | บริการ OEM: | มีอยู่ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับ: | 24VDC |
| แสงสูง: | ไดรฟ์ฆ่าหนอนแบบห่อหุ้มเดี่ยว,ไดรฟ์ฆ่าหนอนแบบล็อคตัวเอง,ไดรฟ์ฆ่าพลังงานแสงอาทิตย์แบบห่อหุ้มเดี่ยว |
||

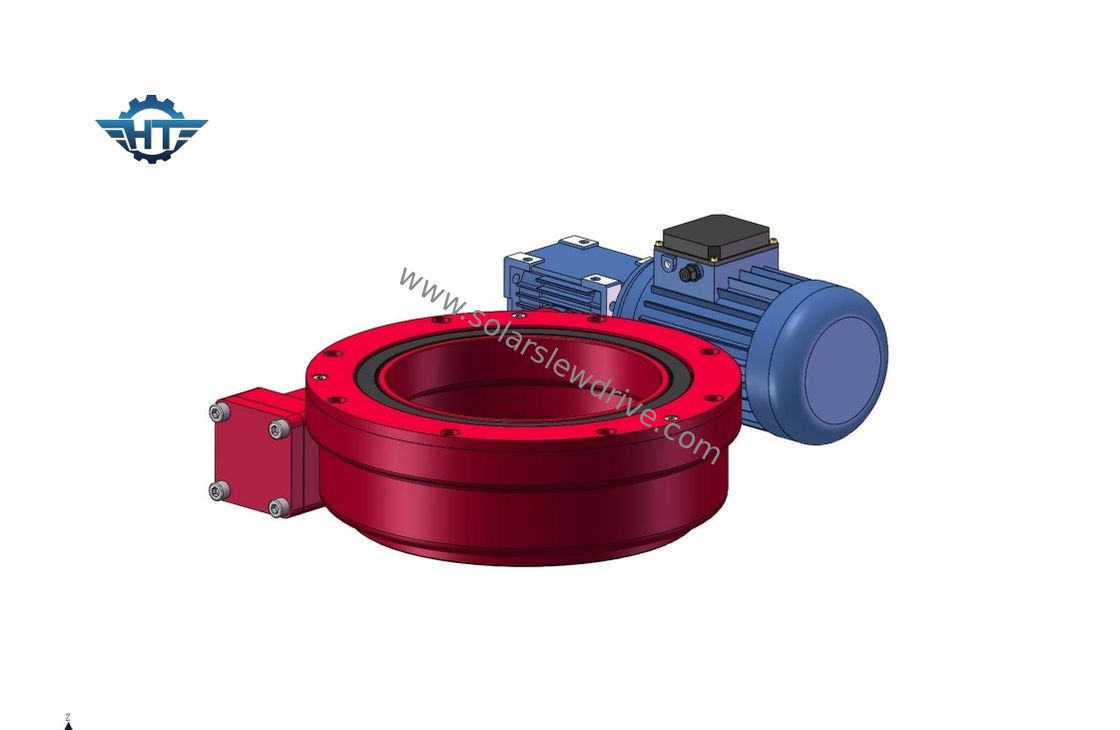

Single Enveloping Worm Gear Slew Drive, ล็อคตัวเองและเกรด IP66 สำหรับ Solar Trackers
คำอธิบาย
ไดรฟ์ฆ่าเฟืองตัวหนอนแบบห่อหุ้มเดี่ยวเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยตัวหนอน เฟือง ตัวเรือน ฐาน ฯลฯ ที่หุ้มห่อ หน่วยนี้นำข้อดีของไดรฟ์แกว่ง
ไดรฟ์สวิงแบบมีเกียร์เหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าด้วยการเคลื่อนที่แบบต่อเนื่องหรือแบบเคลื่อนที่และสามารถรองรับน้ำหนักบรรทุกรวมกันได้ผลิตภัณฑ์นี้มีขนาดมาตรฐานสำหรับคัปปลิ้งมอเตอร์ไฟฟ้า มอเตอร์ไฮดรอลิก เซอร์โวมอเตอร์ ฯลฯ รวมถึงการเชื่อมต่อทั้งระบบกับอุปกรณ์สำหรับความกะทัดรัดและความแข็งแกร่งสูง ระบบขับเคลื่อนหนอนถูกนำมาใช้ในอุปกรณ์ต่างๆ เช่น แท่นประกอบแบบเคลื่อนย้ายได้ ระบบดาวเทียม เครนยกของแบบไฮดรอลิกบนยานพาหนะขนส่ง เครนขนาดเล็ก บันไดหมุนแบบขยายได้ ในหน่วยล้อของพอร์ทัลขนส่งทางทะเลขนาดใหญ่ ตอนนี้มันถูกนำไปใช้อย่างกว้างขวางโดยเฉพาะอย่างยิ่งในพลังงานแสงอาทิตย์
ข้อดี
1. สามารถหมุนได้ 360 องศา
2. สามารถต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวาได้
3. ไม่ต้องปรับระยะระหว่างเกียร์ ตั้งไว้ก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
ข้อมูลทางเทคนิคของ SE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
