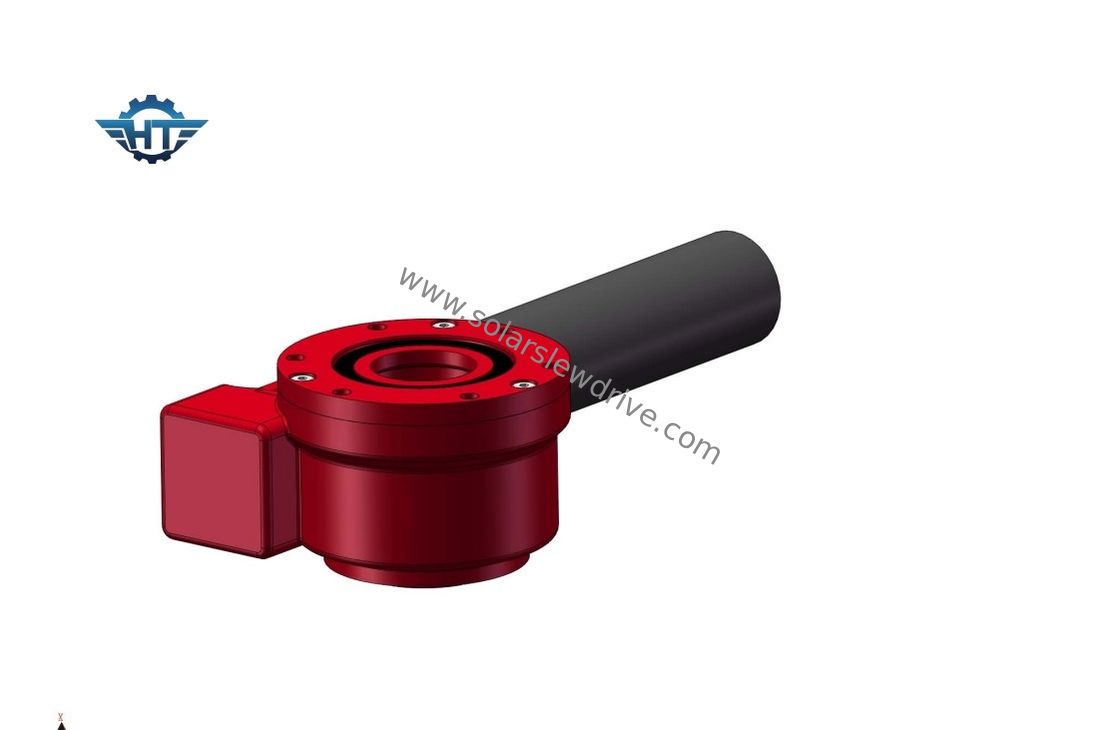

SE3 Worm Gear Envelope Slew Drive Gearbox การป้องกัน IP66

SE3 Worm Gear Envelope Slew Drive Gearbox การป้องกัน IP66

  • SE3 Worm Gear Envelope Slew Drive Gearbox การป้องกัน IP66
  • SE3 Worm Gear Envelope Slew Drive Gearbox การป้องกัน IP66
SE3 Worm Gear Envelope Slew Drive Gearbox การป้องกัน IP66
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SE3"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 200~300/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15~45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
แบบอย่าง: SE3 พิมพ์: หนอนและเกียร์
สี: ตามที่ขอ อัตราทดเกียร์: 31:1
OEM: มีอยู่ วัสดุ: QT และ 42CRMO
ใบรับรอง: ISO9001,CE จิตรกรรม: มีอยู่
แสงสูง:

กล่องเกียร์ไดรฟ์ฆ่า SE3

,

กระปุกเกียร์ป้องกันการฆ่า iP66

,

ไดรฟ์ฆ่าซองเกียร์หนอน



SE3 Worm Gear Envelope Solar Slew Drive พร้อมการป้องกัน IP66 สำหรับระบบติดตามแสงอาทิตย์กลางแจ้ง



หนอนเกียร์แกว่งไดรฟ์ Description



เมื่อเทคโนโลยีได้รับการปรับปรุง ไดรฟ์ที่แกว่งมากขึ้นก็ใช้เทคโนโลยีตัวหนอนนาฬิกาทราย ซึ่งตัวหนอนมีรูปร่างเพื่อให้ฟันเข้าเกียร์ได้มากขึ้น แรงบิดจึงถูกนำเข้าและฟันเฟืองลดลง



SE3 Worm Gear Envelope Slew Drive Gearbox การป้องกัน IP66 0

การมีส่วนร่วมของฟันที่เพิ่มขึ้นส่งผลให้มีความแข็งแรง ประสิทธิภาพ และความทนทานมากขึ้น ไดรฟ์แกว่งใช้เทคโนโลยีหนอนมาตรฐานซึ่งตัวหนอนในแนวนอน อัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ระหว่างจำนวนเกลียวบนตัวหนอนและจำนวน ฟันเฟืองตัวหนอน



ประสิทธิภาพของ SE Series



แบบอย่าง อัตราส่วน จัดอันดับแรงบิดเอาท์พุท(Nm) แรงบิดเอียง (Nm) โฮลดิ้งแรงบิด (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1” 32:1 400 1000 1800 22 12 40% ≤0.1 ใช่ 6
3” 31:1 600 1500 3000 30 16 40% ≤0.1 ใช่ 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 ใช่ 12
7” 57:1 2000 13500 13200 132 58 40% ≤0.1 ใช่ 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 ใช่ 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 ใช่ 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 ใช่ 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 ใช่ 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 ใช่ 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 ใช่ 204



การติดตั้ง Slew Drive



1. ทำความสะอาดโครงสร้างการติดตั้ง เช่น จากการเชื่อม สังกะสี สารตกค้าง สิ่งสกปรก ฯลฯ

2. ยกไดรฟ์ฆ่าด้วยสลักเกลียวตา

3. ไดรฟ์เลื่อนจะต้องติดตั้งในสภาพที่ไม่ได้บรรจุ

4. ต้องปฏิบัติตามขั้นตอนต่อไปนี้เพื่อหลีกเลี่ยงการเบี่ยงเบนระหว่างแรงขันของสลักเกลียว

5.ใช้น้ำยาล็อคเกลียวกับเกลียว

6. วางน้ำยาล็อคเกลียวบนช่องว่างของเกลียวเพื่อขอชิ้นส่วนที่เหมาะสมอย่างเต็มที่

7. โหลดสลักเกลียวตามขวางดูรูปแบบทั่วไปในภาพร่างด้านล่างว่าสลักเกลียวรับแรงบิดในลำดับตามขวางได้อย่างไรเริ่มต้นด้วยวงแหวนด้านในหรือด้านนอกทำแรงบิดตามขวางของสลักเกลียวทั้งหมดเป็น 30% ของแรงบิดในการขันจากนั้นทำซ้ำแรงบิดตามขวางเป็น 80% ของแรงบิดกระชับสุดท้ายแรงบิดตามขวางถึง 100% ของแรงบิดกระชับ

แอปพลิเคชัน

มีการใช้งานหลายอย่างที่สามารถใช้ไดรฟ์แบบหมุนได้ การใช้งานหลักเนื่องจากเหมาะสำหรับการใช้งานที่ต้องการโหลดเพื่อรักษากำลังและแรงบิดในการหมุน
การใช้งานสวิงไดรฟ์ทั่วไปรวมถึงแต่ไม่จำกัดเพียง:
1.เครื่องติดตามพลังงานแสงอาทิตย์
2.กังหันลม
3.ลิฟต์ชาย
4.เครื่องจักรไฮดรอลิก
5.เทเลแฮนด์เลอร์
6.รถขุด
7.ลิฟท์
8.เครน
9.อุปกรณ์ขุดเจาะ
10.ยุทโธปกรณ์ทหาร
