จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 120~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | วีอี3" |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | ประสิทธิภาพ: | 40% |
| สี: | ตามที่ขอ | แอปพลิเคชัน Slewing Drive: | ตัวติดตามแผงโซลาร์เซลล์ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | แกว่งมอเตอร์: | มอเตอร์ 24VDC |
| การรับประกัน: | 5~10 ปี | ชีวิตภาคสนาม: | 30 ปี |
| ไซต์การติดตั้ง: | ลานโล่ง หลังคาเรียบ | ลักษณะเฉพาะ: | ปลอดภัย |
| แสงสูง: | อุปกรณ์แกว่งติดตามแสงอาทิตย์ VE3,อุปกรณ์แกว่งติดตามแสงอาทิตย์ 42CrMo,อุปกรณ์แกว่งพลังงานแสงอาทิตย์มอเตอร์ 24VDC |
||

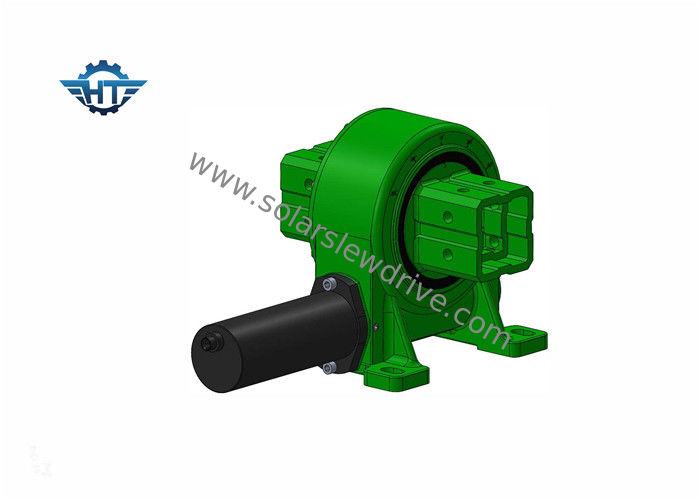

อุปกรณ์แกว่งขนาดเล็ก VE3 แกนเดี่ยวสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยว
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ระบบส่งกำลังรูปแบบใหม่ มันสามารถหมุนของหนักด้วยความเร็วที่ช้ามากโดยทั่วไปประกอบด้วยตัวหนอน เกียร์ ตัวเรือน มอเตอร์ และส่วนประกอบอื่นๆเนื่องจากส่วนประกอบหลักคือตัวหนอนและเฟืองนาฬิกาทราย จึงสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกกลับได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่ทั่วไป ไดรฟ์แกว่งใหม่มีคุณสมบัติในการติดตั้งที่ง่าย บำรุงรักษาง่าย และพื้นที่การติดตั้งในระดับที่มากขึ้น
พารามิเตอร์ประสิทธิภาพของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 |
สวิงไดรฟ์ที่แนะนำ
| ไดรฟ์แกว่งที่อยู่อาศัยที่ปิดล้อม | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| ไดรฟ์แกว่งที่อยู่อาศัยล้อมรอบที่แม่นยำ | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| ไดรฟ์แกว่งเฟืองตัวหนอน | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| ไดรฟ์แกว่งแกนคู่ | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| ไดรฟ์แกว่งล้อมรอบแนวตั้ง | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุตซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบก็ยืดหยุ่นได้กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดหมุดเกลียวในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดพื้นผิวเกียร์ที่มีความแม่นยำ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
