จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | 7 นิ้ว |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | เฟืองตัวหนอน 7 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | ประสิทธิภาพ: | 40% |
| แม่นยำ: | ＜0.1 องศา | คนขับ: | ไฟฟ้า/ไฮดรอลิก/เซอร์โว |
| สี: | สีเทาเงิน | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| แสงสูง: | ไดรฟ์ Slew Hourglass Slew ขนาด 7 นิ้ว,ไดรฟ์ Slew Slew แบบ Parabolic,Hourglass Worm Zero Backlash Slew Drive |
||

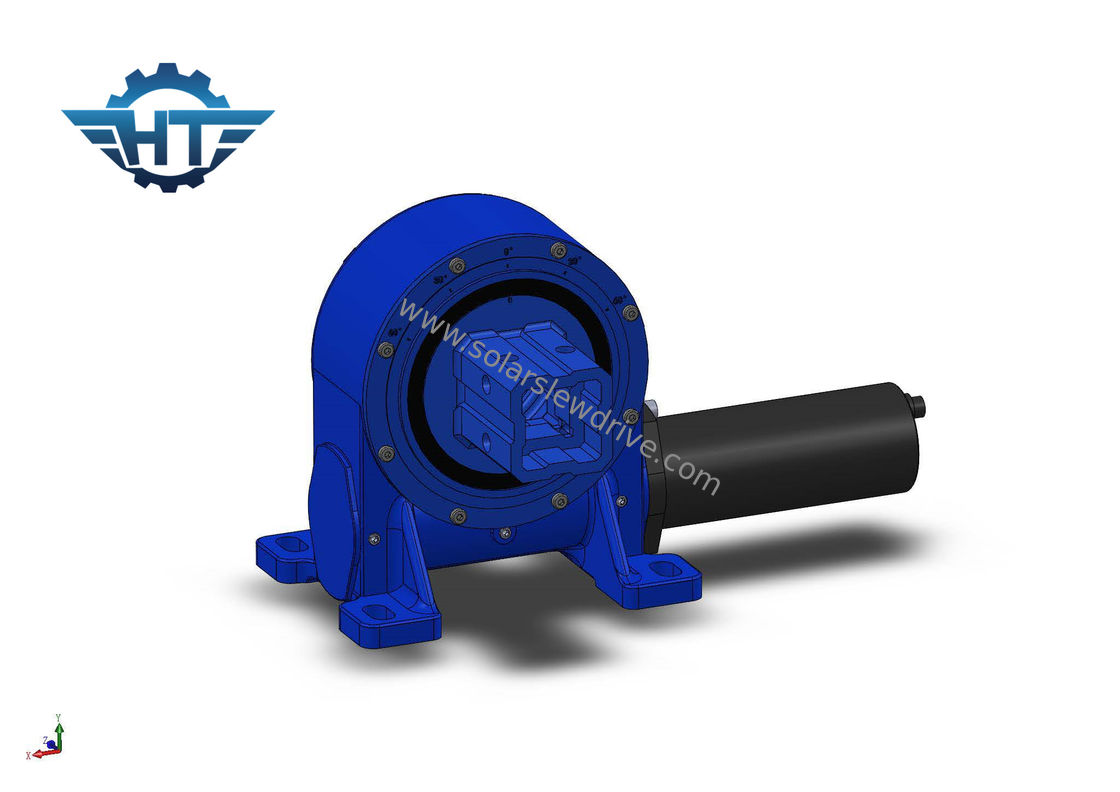

Zero Backlash Slew Drive พร้อมตัวหนอนนาฬิกาทรายสำหรับ Parabolic และ Trough
Zero Backlash Worm Gear Slewing Drive คำอธิบาย
ไดรฟ์แกว่งเฟืองตัวหนอนฟันเฟืองเป็นศูนย์ส่วนใหญ่จะใช้ในแอปพลิเคชัน CSP เช่นพาราโบลาหรือรางซึ่งเป็นระบบคอนเดนเซอร์ความร้อนชนิดหนึ่งที่สามารถดูดซับความร้อนไปยังสารเคมีบางชนิดและถ่ายเทความร้อนเป็นไฟฟ้า
ชื่อสินค้า: VE7
ความเร็วเอาต์พุตปกติ: 0.03RPM
แรงบิดเอาต์พุตปกติ: 7320 Nm
แรงบิดเอาต์พุตสูงสุด: 10980 Nm
แรงบิดขณะเอียง: 8 kN.m
แรงบิดในการถือครอง: 39 kN.m
โหลดตามแนวแกนแบบสถิต: 30 kN
โหลดรัศมีแบบสถิต: 100 kN
อัตราส่วนการแกว่งของไดรฟ์: 51:1
การกวาดล้างฟันเฟือง: ＜＝0.15°
IP(คลาส): 66
ประสิทธิภาพ: 40%
อุณหภูมิ: -40 ℃ ถึง + 120 ℃
ลดข้อมูลประสิทธิภาพของมอเตอร์
แรงดันไฟฟ้า: 24 VDC
กระแสไฟปกติ: <7.5A
กำลังขับ: 126 W
ความเร็วเอาต์พุต: 1.6 RPM
แรงบิดเอาต์พุต: 359 Nm
แรงบิดเอาต์พุตสูงสุด: 538 Nm
เสียงรบกวน: <65 dB
ข้อดี
1. หมุนได้ 360 องศา
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. ความแม่นยำสูง
Zero Backlash Worm Gear ไดรฟ์แกว่งแนวตั้ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
ขอบเขตการสมัคร
การใช้งานทั่วไป ได้แก่ เครื่องติดตามแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก รถยก อุปกรณ์เอนกประสงค์ อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์
