สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | วีอี7" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบอย่าง: | VE7 Worm Drive Gears | อัตราทดเกียร์: | 51:1 |
---|---|---|---|
จัดอันดับแรงบิดเอาท์พุท: | 6120 นิวตันเมตร | แรงบิดสูงสุด: | 10200 นิวตันเมตร |
ถือแรงบิด: | 39 kN.m | แรงบิดเอียง: | 10 kN.m |
ประสิทธิภาพ: | 40% | สี: | สีเทาเงิน |
แสงสูง: | ไดรฟ์ Solar Slew แบบล็อคด้วยตนเอง,ไดรฟ์ Solar Gear แบบกำหนดเอง,การติดตามแสงอาทิตย์ VE7 Slew Drive |

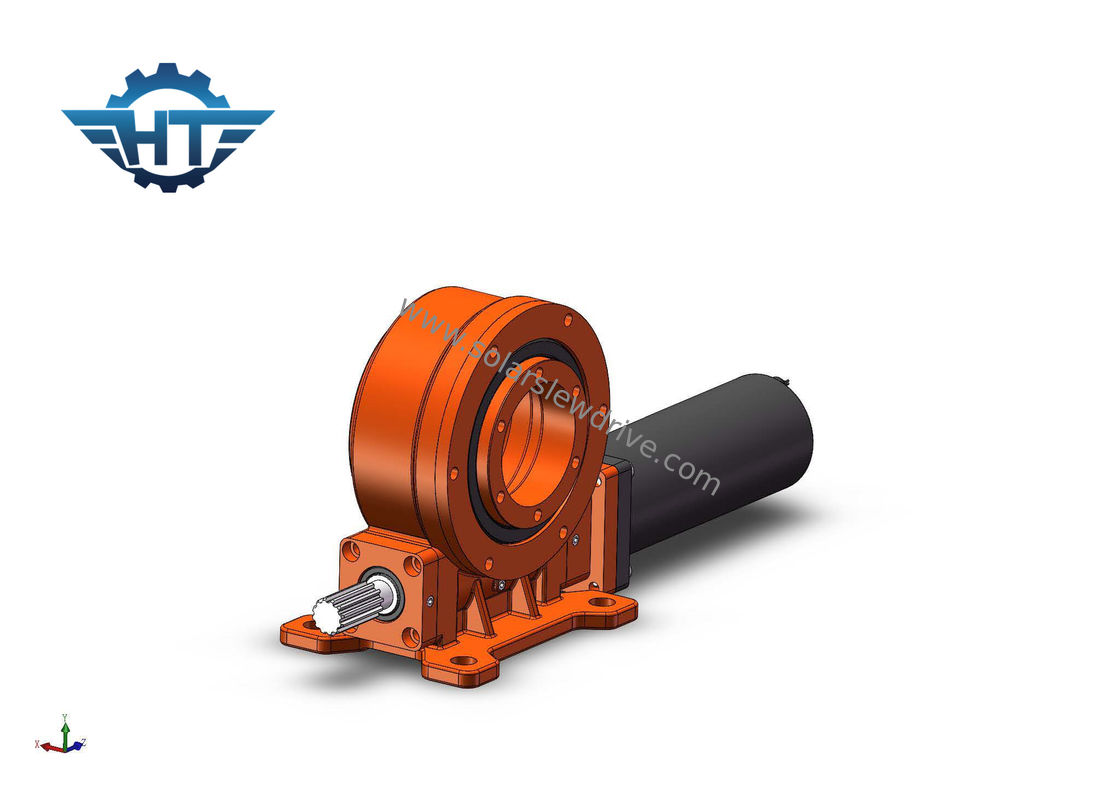

VE7 Custom Worm Gear Slewing Drive สำหรับระบบติดตามแสงอาทิตย์
Envelope Worm Gear Slewing Drive คำอธิบาย
ไดรฟ์ Slewing เป็นกลไกการส่งสัญญาณชะลอตัวแบบรอบด้านที่รวมเข้ากับแหล่งพลังงานในการขับขี่ไดรฟ์แกว่งของเรามาในดีไซน์ที่แตกต่างกันและความทนทานเพื่อผลลัพธ์ที่ดีขึ้น
คุณสมบัติ
ความน่าเชื่อถือ: ไดรฟ์ Slewing ได้รับการออกแบบและทดสอบเพื่อรับประกันอายุการใช้งาน 30 ปีวัตถุดิบทั้งหมดเป็นไปตามมาตรฐานที่กำหนดโดย ISO9001 และ CEเราใช้การควบคุมคุณภาพเสียงเพื่อให้แน่ใจว่าผลิตภัณฑ์มีคุณภาพสูง เชื่อถือได้ และต้นทุนต่ำ
ประสิทธิภาพ: ไดรฟ์แบบหมุนขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายให้ กระปุกเกียร์มีความแข็งแกร่งและทรงพลัง ความสามารถในการเอาตัวรอดสูงสุดตลอดจนประสิทธิภาพและความแม่นยำที่เพิ่มขึ้น
แอปพลิเคชั่น:การใช้งานไดรฟ์แกว่ง ได้แก่ ตัวติดตามแสงอาทิตย์ กังหันลม เครนรถบรรทุก ลิฟต์คน อุปกรณ์สาธารณูปโภค อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถจัดการยาง รถขุด และลิฟต์ยานยนต์ เป็นต้น
การติดตั้ง: ไดรฟ์แกว่งของเราสามารถติดตั้งได้ทั้งแนวนอน แนวตั้ง หรือหลายแกนรวมกัน
พารามิเตอร์ประสิทธิภาพ VE7
แบบอย่าง: | VE7 แกว่งไดรฟ์ |
จัดอันดับแรงบิดเอาท์พุท: | 6120 นิวตันเมตร |
แรงบิดเอียง: | 10 kN.m |
โหลดแกนแบบสถิต: | 110 กิโลนิวตัน |
โหลดเรเดียลแบบสถิต: | 60 kN |
ถือแรงบิด: | 39 kN.m |
ประสิทธิภาพ: | 40% |
ความแม่นยำ: | ≤0.1 ° |
ล็อคตัวเอง: | ใช่ |
น้ำหนัก: | 45 กก. |
ตารางทางเทคนิคของ VE Slewing Drive
แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ถาม-ตอบ
1. วิธีการเลือก?
โปรดระบุขนาดเส้นผ่านศูนย์กลาง ความกว้าง แรงดันไฟฟ้า กำลังและความเร็วขณะไม่โหลดของมอเตอร์ที่ต้องการ ตารางเมตรของแผงเซลล์แสงอาทิตย์/กระจกเงา การจัดเรียงแผง/กระจกพลังงานแสงอาทิตย์เหล่านั้น
2. ฉันสามารถนำตัวอย่างเพื่อทดสอบคุณภาพและการตลาดล่วงหน้าได้หรือไม่?
แน่นอน ยินดีรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา
3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคือเท่าไร?
ค่าตัวอย่างทั้งหมด = ค่าตัวอย่าง + ค่าขนส่ง
เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกไดรฟ์แกว่งที่เหมาะสม
4. คุณจัดส่งตัวอย่างอย่างไร?
พิจารณาปริมาณตัวอย่างไม่ใหญ่ เราสนับสนุนตัวอย่างเรือโดย EMS, TNT หรือ Fedex
5. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
1 ชุด
6. เวลาในการจัดส่งของคุณคือเท่าไร?
สำหรับตัวอย่างมาตรฐาน: 0 ~ 15 วัน;สำหรับการสั่งซื้อตามแบทช์: ภายใน 25 ~ 40 วัน
