สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 248~380/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบอย่าง: | VE9 | ลักษณะเฉพาะ: | กลไกการล็อคเกียร์ |
---|---|---|---|
ใบรับรอง: | ISO9001,CE | การรับประกัน: | 5~10 ปี |
วัสดุ: | 50Mn,42CrMo | แอปพลิเคชัน: | ทางอุตสาหกรรม |
สี: | RAL6001 | ความแม่นยำ: | ≤0.1 |
แสงสูง: | Worm Gear slewing bearing drive,Solar Tracking ไดรฟ์แบริ่งแกว่ง,Solar Tracking หนอนฆ่าไดรฟ์ |

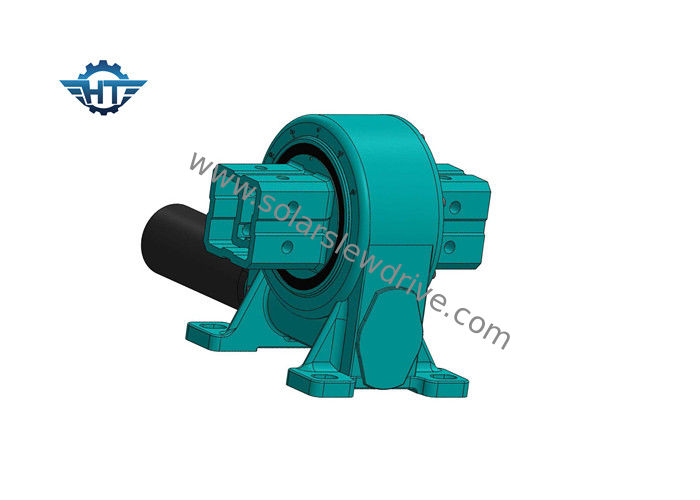

VE9 Worm Gear Module Solar Tracker Slew Drive สำหรับระบบติดตามแสงอาทิตย์
Worm Gear Self Lock Slew Drive รายละเอียดสินค้า
ไดรฟ์แกว่งเป็นกลไกการส่งกำลังลดที่รวมเข้ากับแหล่งพลังงานในการขับขี่มีลักษณะเป็นกลไกเฟืองตัวหนอน ดังนั้นจึงมีระบบล็อคแบบปลอดภัยนอกจากนี้ยังมีตัวเรือนด้านนอกและการปิดผนึกโครงกระดูก ดังนั้นระดับการป้องกันคือ IP66
การหมุนของไดรฟ์แกว่งสามารถอยู่ในแกนเดียวหรือหลายแกนรวมกันเป็นกลไกการส่งสัญญาณลดขนาดเอนกประสงค์ที่รวมฟังก์ชันของการหมุน การชะลอตัว และมีโครงสร้างที่เรียบง่ายและการผลิตและการบำรุงรักษาที่สะดวกในเวลาเดียวกัน
ประสิทธิภาพของ VE Series Slewing Drives
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
ไดรฟ์แกว่งสามารถรับรู้การหมุนรอบวงและการลดความเร็วได้ไม่จำกัด และสามารถทนต่อแรงในแนวแกนที่มากขึ้น แรงในแนวรัศมี และแรงพลิกกลับมันมีข้อดีของความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุขนาดใหญ่ได้รับการออกแบบ ทดสอบ และใช้งานสำหรับภาคสนาม 30 ปี
แอปพลิเคชั่น
การใช้งานไดรฟ์แกว่งมักจะพบใน: กังหันลม, รถขนของหนัก, เครื่องติดตามแสงอาทิตย์, เครนท่าเรือ, อุปกรณ์ไฮดรอลิก, กลไกการบังคับรถเครน, ระบบอัตโนมัติ, อุปกรณ์ควบคุมการบรรทุกหนัก, ตารางควบคุมการหันเหและพิทช์
