จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HANGTUO |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE5 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 145~226 USD/PC |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~30 วัน |
| สามารถในการผลิต: | 12000 ชิ้น/ปี |
| ลดและมอเตอร์: | VE5 &24V | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | ตัวติดตามแผงโซลาร์เซลล์ | การรับประกัน: | 5~10 ปี |
| สี: | ตามความจำเป็น | ขนาด: | ตั้งแต่ 3 ถึง 25 นิ้ว |
| โมดูล: | โมดูลเฟืองตัวหนอน | ลักษณะเฉพาะ: | IP66, อายุการใช้งานยาวนาน |
| แสงสูง: | กระปุกเกียร์แบบหมุนเหวี่ยงแบบแกนเดี่ยว,กระปุกเกียร์แบบฟันเฟืองแบบฟันเฟืองต่ำ,กระปุกเกียร์แบบเหวี่ยงฟันเฟืองต่ำ |
||

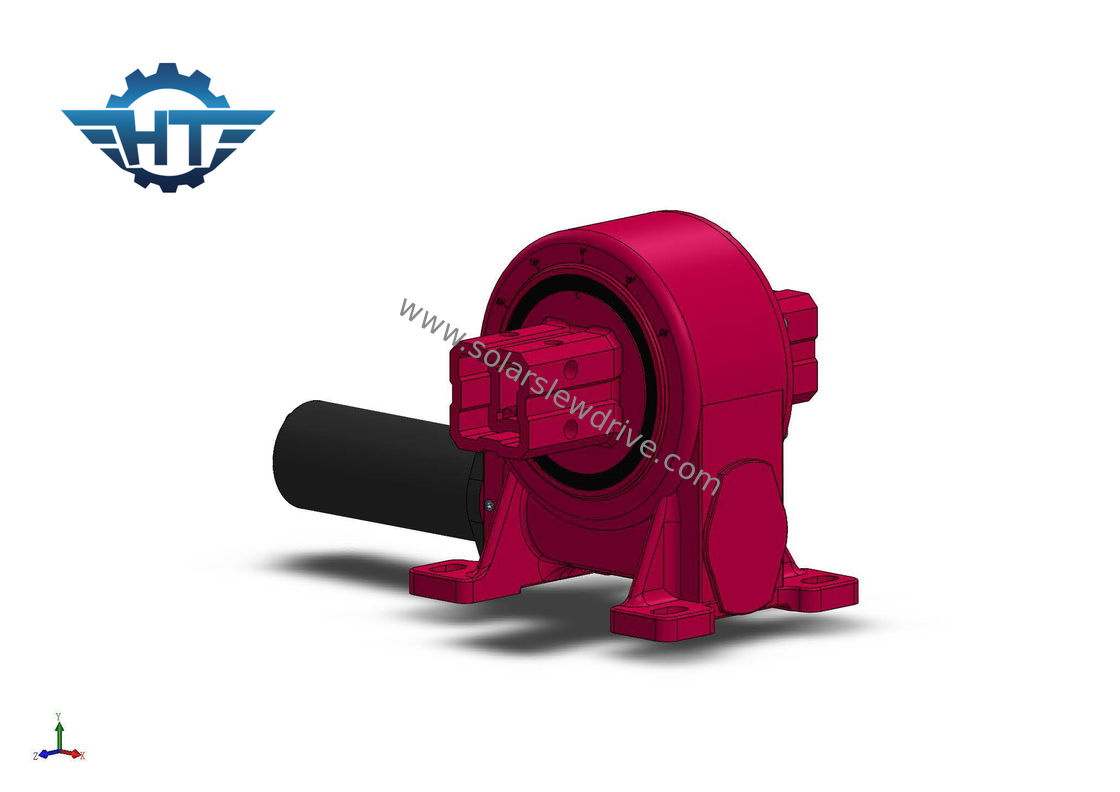

VE5 แกนเดี่ยว Solar Tracker Slew Drive Axis พร้อม Backlash Planetary Gearbox ต่ำ
คำอธิบาย Slew Drive
ไดรฟ์แกว่งใช้กันอย่างแพร่หลายในระบบติดตามดวงอาทิตย์การติดตามสถานีไฟฟ้าโซลาร์เซลล์รวมถึงการเชื่อมโยงแบบแกนเดียวแบบแบน การเชื่อมโยงแบบแกนเดียวแบบเฉียง ระบบการติดตามแบบแกนเดียวแบบเฉียง และแบบสองแกน
การใช้งาน Slewing Drives
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 สำหรับการเชื่อมต่อแกนเดี่ยวแบบแบนระบบประเภทนี้เหมาะสำหรับละติจูดต่ำกว่า 30 องศาและความลาดเอียงของพื้นดินน้อยกว่า 12 องศา
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 ไดรฟ์แกว่งสำหรับการเชื่อมโยงแกนเดียวเฉียงชนิดนี้เหมาะสำหรับระบบละติจูดกลางถึงสูง พื้นดินจะต้องราบเรียบโดยประมาณ
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 ไดรฟ์แกว่งสำหรับยูนิตแกนเดี่ยวเฉียงระบบประเภทนี้เหมาะสำหรับละติจูดกลางถึงสูง
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์แบบคู่ระบบประเภทนี้เหมาะสำหรับภูมิประเทศทุกประเภท
คุณสมบัติ
1. หมุนจาก 0 ~ 180 °
2. ต่อมอเตอร์ขับเคลื่อนทางด้านซ้ายหรือขวา
3. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่าย
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดแบ็คโฮลด์สูง เหมาะสำหรับการติดตั้งในแนวตั้ง
9. การบำรุงรักษาต่ำ
VE Series IP66 Slewing Drive พารามิเตอร์ประสิทธิภาพ
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
