จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HANGTUO |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE5 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 145~226 USD/PC |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~30 วัน |
| สามารถในการผลิต: | 12000 ชิ้น/ปี |
| พิมพ์: | เฟืองตัวหนอนแบบห่อหุ้มเดี่ยว | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบพลังงานแสงอาทิตย์ | ชีวิตภาคสนาม: | 30 ปี |
| สี: | ตามที่ขอ | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| เครื่องยนต์: | 24V/12V/48V | ลักษณะเฉพาะ: | อายุการใช้งานยาวนานและการล็อคตัวเอง |
| แสงสูง: | ไดรฟ์ฆ่าไฟฟ้าแบบห่อหุ้มคู่,ไดรฟ์ฆ่าไฟฟ้าแบบแกนเดี่ยว,ไดรฟ์ฆ่าเกียร์หนอนแบบห่อหุ้มคู่ |
||
การออกแบบเฟืองตัวหนอนแบบห่อหุ้มคู่ Slew Drive สำหรับเครื่องติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแนวนอน
Double Enveloping Worm Slewing Drive
Slew Drive หรือที่เรียกกันทั่วไปว่า Worm Drive เป็นระบบที่สมบูรณ์พร้อมติดตั้งที่ประกอบด้วยเฟือง ตัวหนอน ฐาน เพลทด้านบน และตัวเครื่องที่ปิดสนิทสามารถปรับแต่งด้วยมอเตอร์ไฟฟ้าแบบไฮดรอลิกหรือ 12V / 24V / 48V กระปุกเกียร์ของดาวเคราะห์

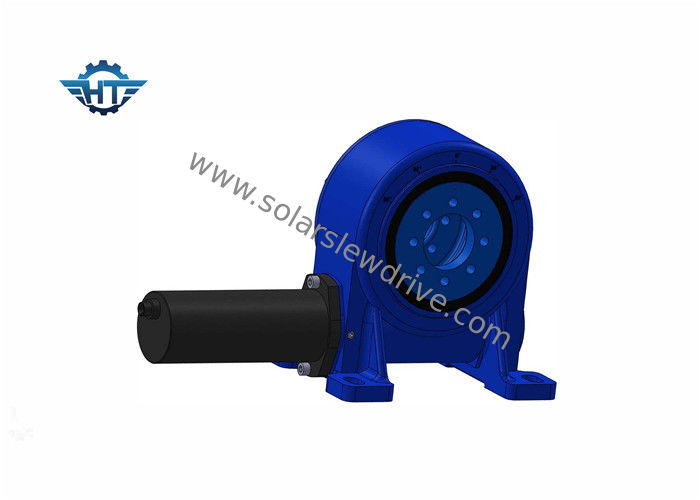

ไดรฟ์แกว่ง VE5 พร้อมมอเตอร์เกียร์ 24VDC
คุณสมบัติ
หมุนได้ 360 องศา
การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเฟืองเกียร์
อัดจารบีก่อนโรงงาน
ติดตั้งง่ายและบำรุงรักษาต่ำ
การใช้พื้นที่อย่างมีเหตุผล
เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
แรงบิดเอียงสูง เหมาะสำหรับการติดตั้งในแนวนอน
Worm Gear Vertical Slew Drive Performance Parameters
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
