จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีอี5" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50Mn, 42CrMo | ลดแกว่ง: | วีอี5" |
|---|---|---|---|
| อัตราทดเกียร์: | 37:1 | แอปพลิเคชัน: | Solar Tracker |
| เครื่องยนต์: | มอเตอร์เกียร์ไฟฟ้า | การรับประกัน: | 10 ปี |
| ใบรับรอง: | ISO9001, CE | รอบการทำงาน: | 30 ปี |
| แสงสูง: | มอเตอร์เกียร์ไฟฟ้า Slew Gearbox,42CrMo Slew Drive Gearbox,Slew Gearbox สำหรับระบบติดตามแสงอาทิตย์ |
||

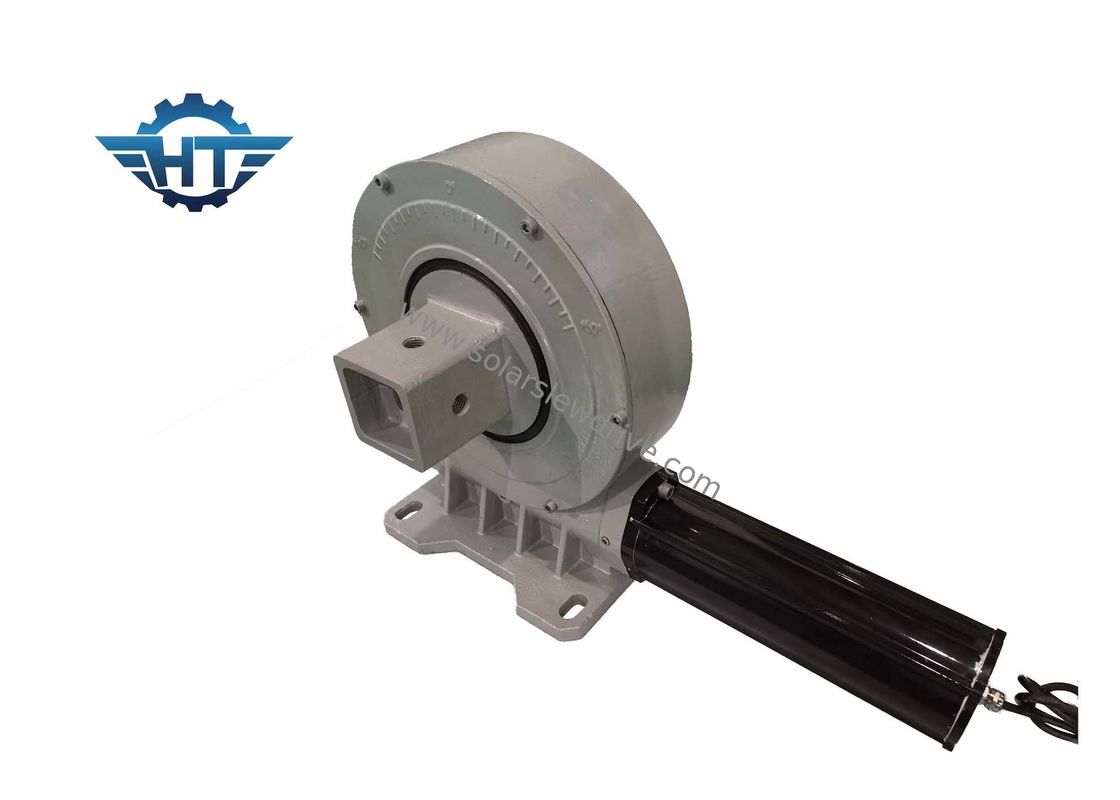

กล่องเกียร์ไดรฟ์แกว่งขนาดเล็กในแนวตั้งสำหรับระบบติดตามพลังงานแสงอาทิตย์
กล่องเกียร์ไดรฟ์แกว่งขนาดเล็กคำอธิบาย
อุปกรณ์ขับเคลื่อนการแกว่งเป็นกลไกการส่งสัญญาณชะลอความเร็วรอบวงรอบที่รวมแหล่งพลังงานขับเคลื่อนใช้ตลับลูกปืนแกว่งเป็นตัวติดตามการส่งสัญญาณและกลไกการยึดวงแหวนอีกวงใช้เป็นทั้งตัวติดตามการส่งและฐานเชื่อมต่อสำหรับชิ้นส่วนที่ขับเคลื่อนด้วย เพื่อให้ตลับลูกปืนแกว่งเป็นข้อต่อรอบวงสวิงเต็ม และกำหนดค่าแหล่งพลังงานขับเคลื่อนและไดรฟ์หลักอย่างมีประสิทธิภาพเป็นกลไกการส่งกำลังลดความเร็วแบบสากลที่รวมฟังก์ชันการหมุน การชะลอตัว และการขับขี่เข้าด้วยกัน และในขณะเดียวกันก็มีโครงสร้างที่เรียบง่ายและสะดวกในการผลิตและบำรุงรักษา
พารามิเตอร์ประสิทธิภาพของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 |
แอปพลิเคชั่น
อุปกรณ์ขับเคลื่อนการแกว่งสามารถใช้ได้ในทุกโอกาสที่ต้องการการหมุนเต็มวงกลมและต้องใช้ความเร็วที่ปรับได้เมื่อจำเป็นต้องตระหนักถึงการส่งกำลังของแรงบิดขนาดใหญ่ การส่งผ่านการเคลื่อนไหวที่มีความแม่นยำสูง หรือการเลือกกลไกที่มีความต้องการสูงสำหรับโครงสร้างร่างกายที่กะทัดรัดและการรวมเข้าด้วยกัน ตัวขับแกว่งคือทางออกที่ดีที่สุด
การใช้งานทั่วไปโดยทั่วไปคือเครื่องจักรทางวิศวกรรมและการก่อสร้าง เช่นเดียวกับพลังงานแสงอาทิตย์ พลังงานลม และเครื่องจักรติดตามอัตโนมัติระยะยาวต่างๆ
