จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีเอ9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| โครงสร้าง: | เกียร์ล็อคตัวเอง | มอเตอร์เกียร์: | มอเตอร์ไฟฟ้า |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | Gõ phím: | ติดตั้งในแนวตั้ง |
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | ≤ 0.1 |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ PV | สี: | ตามที่ขอ |
| แสงสูง: | กล่องเกียร์ไดรฟ์ Slewing แบบล็อคด้วยตนเอง,กล่องเกียร์ Slew Drive สำหรับระบบติดตาม PV,กล่องเกียร์ Slew Drive แบบปิด |
||

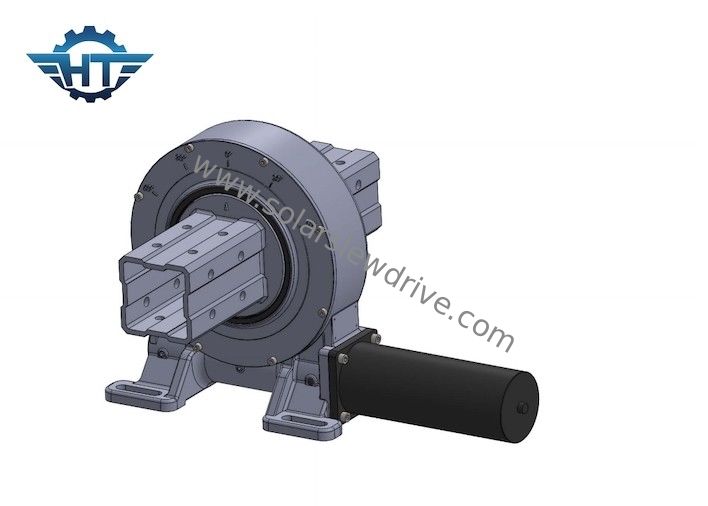

กล่องเกียร์ไดรฟ์แกว่งแบบล็อคตัวเองแบบปิดล้อมสำหรับระบบติดตามพลังงานแสงอาทิตย์ PV
กระปุกเกียร์แกว่งคำอธิบาย
ไดรฟ์ฆ่าเฟืองตัวหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือเกียร์เท่านั้นที่สามารถขับเคลื่อนโดยตัวหนอนคุณลักษณะนี้ทำให้ไดรฟ์หมุนเหวี่ยงถูกนำมาใช้กันอย่างแพร่หลายในพลังงานแสงอาทิตย์ เสาอากาศ การยก การทำงานบนที่สูง และอุปกรณ์อื่นๆในขณะที่ปรับปรุงเนื้อหาทางวิทยาศาสตร์และเทคโนโลยีของเครื่องยนต์หลัก ยังช่วยเพิ่มเสถียรภาพในการทำงานและปัจจัยด้านความปลอดภัยของเครื่องยนต์หลักอีกด้วย
ตามรูปแบบการส่งความเร็วตัวแปรของไดรฟ์แกว่ง มันสามารถแบ่งออกเป็นไดรฟ์แกว่งเกียร์และไดรฟ์แกว่งเกียร์หนอน โดยสืบทอดลักษณะที่เกี่ยวข้องของไดรฟ์เกียร์และไดรฟ์เกียร์หนอนในแง่ของความจุแบริ่ง ประสิทธิภาพของประเภทเฟืองตัวหนอนดีกว่าประเภทฟัน และเมื่อใช้ตัวหนอนที่ห่อหุ้ม ความจุของแบริ่ง ความสามารถในการป้องกันการเปลี่ยนรูปและความแข็งแกร่งในการส่งจะดีขึ้นอีก แต่เฟืองตัวหนอน ไดรฟ์แกว่งประเภทมีประสิทธิภาพน้อยกว่าในแง่ของประสิทธิภาพไดรฟ์แกว่งเกียร์ที่ด้อยกว่าไดรฟ์แกว่งเกียร์แบ่งออกเป็นไดรฟ์แกว่งประเภทเกียร์เดือย ไดรฟ์แกว่งประเภทเฟืองเกลียว และไดรฟ์แกว่งประเภทน้ำวน
เอกสารทางเทคนิคของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. โมเมนต์พลิกกลับอย่างแรง
2. นำหนอนห่อคู่มาใช้
3. ขับของที่ใหญ่ขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
