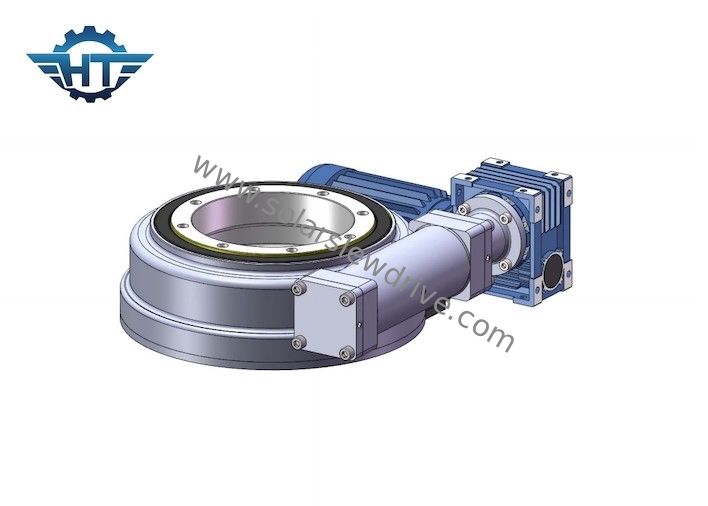

กล่องเกียร์ไดรฟ์ป้องกันฝุ่นที่มีความแม่นยำสูงสำหรับพลังงานแสงอาทิตย์เข้มข้นทาวเวอร์

กล่องเกียร์ไดรฟ์ป้องกันฝุ่นที่มีความแม่นยำสูงสำหรับพลังงานแสงอาทิตย์เข้มข้นทาวเวอร์

  • กล่องเกียร์ไดรฟ์ป้องกันฝุ่นที่มีความแม่นยำสูงสำหรับพลังงานแสงอาทิตย์เข้มข้นทาวเวอร์
  • กล่องเกียร์ไดรฟ์ป้องกันฝุ่นที่มีความแม่นยำสูงสำหรับพลังงานแสงอาทิตย์เข้มข้นทาวเวอร์
กล่องเกียร์ไดรฟ์ป้องกันฝุ่นที่มีความแม่นยำสูงสำหรับพลังงานแสงอาทิตย์เข้มข้นทาวเวอร์
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SE9"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15~45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
แบบอย่าง: 9 นิ้ว อัตราทดเกียร์: 61:1
ประสิทธิภาพ: 40% พิมพ์: แนวนอน
แอปพลิเคชัน: หน้าแรก PV Tracking Mounting บริการ OEM: มีอยู่
สถานที่กำเนิด: ฉางโจว ประเทศจีน เครื่องยนต์: มอเตอร์ DC 24V
แสงสูง:

ความแม่นยำสูง Slew Drive Gearbox

,

Anti Dust Slew Drive Gearbox

,

Slew Drive Gearbox สำหรับ Tower Concentrated

กล่องเกียร์ไดรฟ์ป้องกันฝุ่นที่มีความแม่นยำสูงสำหรับพลังงานแสงอาทิตย์เข้มข้นทาวเวอร์



รายละเอียดกระปุกเกียร์ Slew Drive



ไดรฟ์ Heliostat มีความสำคัญต่อประสิทธิภาพของโรงไฟฟ้าแบบทาวเวอร์ในโรงงาน CSP แบบทาวเวอร์ เฮลิโอสแตทนับหมื่นตัวรวมการแผ่รังสีดวงอาทิตย์ไว้ที่ตัวดูดซับความร้อนที่ส่วนท้ายของหอดูดซับความร้อนเพื่อรวบรวมอุณหภูมิสูงและรวบรวมความร้อนเพื่อให้แน่ใจว่ามีการรวบรวมความร้อนอย่างต่อเนื่องและเสถียร เฮลิโอสแตทควรติดตามตำแหน่งของดวงอาทิตย์ตลอดเวลา และเคลื่อนที่ในแนวราบและทิศทางระยะห่าง (แกนคู่) ผ่านอุปกรณ์ส่งกำลัง

ส่วนประกอบการส่งสัญญาณทั่วไปของทาวเวอร์เฮลิโอสแตท --- ตัวลดโรตารี่

ในปัจจุบัน ส่วนประกอบการส่งสัญญาณที่พบบ่อยที่สุดในระบบเฮลิโอสแตทคืออุปกรณ์ที่เรียกว่าโรตารี่รีดิวเซอร์ดังแสดงในรูปด้านล่างโดยทั่วไปแล้วตัวลดแบบโรตารี่จะถูกขับเคลื่อนด้วยมอเตอร์เพื่อขับเคลื่อนการหมุนของเฮลิโอสแตทในทิศทางสองแกนในฐานะที่เป็นเครื่องจักรที่มีความแม่นยำ การประยุกต์ใช้โรตารี่รีดิวเซอร์ในอุตสาหกรรมการผลิตพลังงานความร้อนจากแสงอาทิตย์จำเป็นต้องควบคุมความแม่นยำในการติดตามภายใน 1mradเฟืองตัวหนอนแบบหุ้มสองชั้นมีพื้นที่เชื่อมขนาดใหญ่กับผิวฟัน ความแม่นยำในการส่งที่สูงขึ้น และทนต่อแรงกระแทกได้ดีอัตราการสึกหรอต่ำสามารถรับรองความถูกต้องและอายุการใช้งานภายใต้สภาวะการใช้งานในระยะยาว และเหมาะสำหรับภูมิภาคตะวันตกเฉียงเหนือที่สถานี CSP ในประเทศตั้งอยู่สภาพแวดล้อมที่รุนแรง

ในสถานีพลังงานแบบทาวเวอร์ ส่วนประกอบการขับเคลื่อนในแนวนอนส่วนใหญ่ใช้ตัวลดแบบโรตารี่ แต่มุมพิทช์สามารถเลือกก้านสูบหรือตัวลดแบบโรตารี่ได้



พารามิเตอร์ของ SE Series Slewing Drives



แบบอย่าง อัตราส่วน จัดอันดับแรงบิดเอาท์พุท(Nm) แรงบิดเอียง (Nm) โฮลดิ้งแรงบิด (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1” 32:1 400 1000 1800 22 12 40% ≤0.1 ใช่ 6
3” 31:1 600 1500 3000 30 16 40% ≤0.1 ใช่ 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 ใช่ 12
7” 57:1 2000 13500 13200 132 58 40% ≤0.1 ใช่ 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 ใช่ 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 ใช่ 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 ใช่ 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 ใช่ 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 ใช่ 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 ใช่ 204



คุณสมบัติ



1. หนอนแก้วชั่วโมงสำหรับหน้าสัมผัสและอายุการใช้งานของเกียร์ที่แข่งขันได้ และความสามารถในการรับน้ำหนักแบบคงที่
2. ระดับความแม่นยำหลายระดับ: ฟันเฟืองแบบแปรผันสำหรับความต้องการใช้งานที่แตกต่างกัน

3. มาตรฐานการซีลและเติมจารบี
4. การออกแบบป้องกันน้ำและฝุ่นที่ยอดเยี่ยม IP66

5. ล็อกเองไม่ต้องหัก

6. หนอนห่อ
7. การใช้งานที่สำคัญ: PV Solar, แท่นทำงานทางอากาศ, รถบรรทุกติดเครน, เครนทางทะเล
