จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HANGTUO |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE5 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | 145~226 USD/PC |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~30 วัน |
| สามารถในการผลิต: | 12000 ชิ้น/ปี |
| พิมพ์: | แกว่งไดรฟ์ | วัสดุ: | QT |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| เครื่องยนต์: | 24V DC | คุณสมบัติ: | อายุยืน |
| แสงสูง: | Solar Tracker Slew Drive แกนเดี่ยว,มอเตอร์จับคู่ไดรฟ์ Slew ขนาดเล็ก,ไดรฟ์ Slew ขนาดเล็กพร้อมกระปุกเกียร์ดาวเคราะห์ |
||

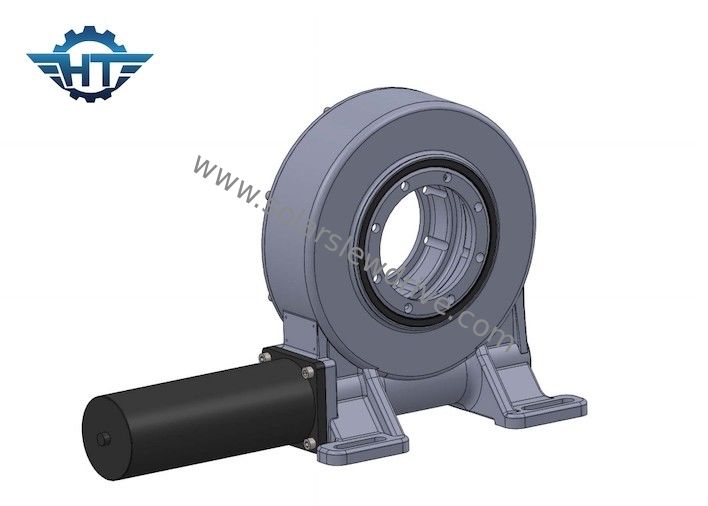

VE5 มอเตอร์แกนเดี่ยวขนาดเล็ก Slew Drive ที่จับคู่กับกระปุกเกียร์ดาวเคราะห์
คำอธิบายไดรฟ์ Slew ขนาดเล็ก
เฟืองตัวหนอนและตัวขับตัวหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือมีเพียงตัวหนอนเท่านั้นที่สามารถขับเคลื่อนด้วยตัวหนอนได้ แต่ตัวหนอนไม่สามารถขับเคลื่อนด้วยเฟืองตัวหนอนเมื่อมุมนำของตัวหนอนน้อยกว่ามุมเสียดทานที่เท่ากันระหว่างฟันเฟืองตัวหนอนกลไกนี้มีคุณสมบัติล็อคตัวเองและสามารถล็อคตัวเองแบบย้อนกลับได้นั่นคือมีเพียงตัวหนอนเท่านั้นที่สามารถขับล้อตัวหนอนได้ แต่ตัวหนอน ไม่สามารถขับเคลื่อนด้วยล้อหนอนได้เช่นกลไกหนอนล็อคตัวเองที่ใช้ในเครื่องจักรกลหนัก การล็อคตัวเองแบบย้อนกลับสามารถมีบทบาทในการป้องกันความปลอดภัยคุณลักษณะนี้ทำให้อุปกรณ์ขับเคลื่อนแกว่งใช้กันอย่างแพร่หลายในการยก งานทางอากาศ และอุปกรณ์อื่นๆในขณะที่ปรับปรุงเนื้อหาทางเทคโนโลยีของเครื่องยนต์หลัก ยังช่วยเพิ่มเสถียรภาพในการทำงานและปัจจัยด้านความปลอดภัยของเครื่องยนต์หลักอีกด้วยเป็นศูนย์รวมที่สำคัญของการประยุกต์ใช้การก่อสร้างที่ปลอดภัยของอุปกรณ์ทางกล
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
คุณสมบัติ
1. หมุนจาก 0 ~ 180 °
2. ต่อมอเตอร์ขับเคลื่อนทางด้านซ้ายหรือขวา
3. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่าย
5. การบำรุงรักษาต่ำ
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. แรงบิดแบ็คโฮลด์สูง เหมาะสำหรับการติดตั้งในแนวตั้ง
