สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HANGTUO |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | วีอี5" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | 145~226 USD/PC |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~30 วัน |
สามารถในการผลิต: | 12000 ชิ้น/ปี |
พิมพ์: | ไดรฟ์แกว่งแกนเดี่ยว | วัสดุ: | QT |
---|---|---|---|
แอปพลิเคชัน: | CSP Concentrated Solar Trackers | การรับประกัน: | 10 ปี |
สี: | ตามที่ขอ | ขนาด: | 5 นิ้ว |
เครื่องยนต์: | 24V | คุณสมบัติ: | อายุการใช้งานยาวนานและการล็อคตัวเอง |
แสงสูง: | Solar Slew Drive Self Locking,ระบบติดตามแสงอาทิตย์ Slew Drive,Solar Slew Drive สำหรับ CSP Concentrated |

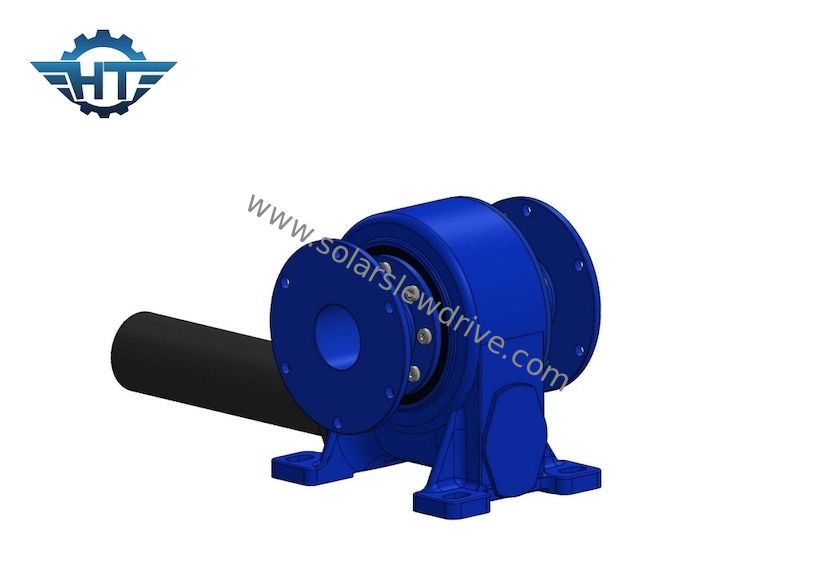

ไดรฟ์แกว่งพลังงานแสงอาทิตย์แบบล็อคตัวเองสำหรับระบบติดตามแสงอาทิตย์แบบเข้มข้นของ CSP
คำอธิบายไดรฟ์แกว่งพลังงานแสงอาทิตย์
ตลับลูกปืนแกว่งส่วนใหญ่ประกอบด้วยปลอกโลหะ องค์ประกอบกลิ้ง กรง แหวนปิดผนึก ฯลฯ เนื่องจากชิ้นส่วนต่าง ๆ มีฟังก์ชันพิเศษในการใช้งานจริง จึงมีข้อควรพิจารณาในการออกแบบและการเลือกวัสดุที่แตกต่างกัน
โดยทั่วไป องค์ประกอบการกลิ้งของวงแหวนหมุนทำจากเหล็กแบริ่งคาร์บอนโครเมียมซึ่งชุบแข็งโดยรวมแหวนลูกปืนหมุนทำจากเหล็กชุบแข็งผิวเมื่อผู้ใช้ไม่มีข้อกำหนดพิเศษ โดยทั่วไปจะทำจากเหล็ก 50 ล้านอย่างไรก็ตาม ในบางครั้ง เพื่อตอบสนองความต้องการของโฮสต์ในการใช้งานพิเศษบางอย่าง เกรดพื้นผิวอื่นๆ สามารถเลือกได้ตามเงื่อนไขการใช้งานเฉพาะที่ผู้ใช้กำหนดเหล็กชุบแข็ง เช่น 42CrMo, 5CrMnMo เป็นต้น
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
คุณสมบัติ
1. หมุนจาก 0 ~ 180 °
2. ต่อมอเตอร์ขับเคลื่อนทางด้านซ้ายหรือขวา
3. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่าย
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดแบ็คโฮลด์สูง เหมาะสำหรับการติดตั้งในแนวตั้ง
9. การบำรุงรักษาต่ำ
