จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีเอ9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | QT | แบบอย่าง: | วีเอ9" |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | พิกัดแรงบิด: | 4300 นิวตันเมตร |
| ถือแรงบิด: | 27200 นิวตันเมตร | แรงบิดเอียง: | 16000 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | เอาต์พุตสแควร์: | กำหนดเอง |
| แสงสูง: | Solar Slew Drive แกนเดี่ยว,บ้านแบบปิด ไดรฟ์ Solar Slewing,ไดรฟ์ Solar Slew ขนาด 9 นิ้ว |
||

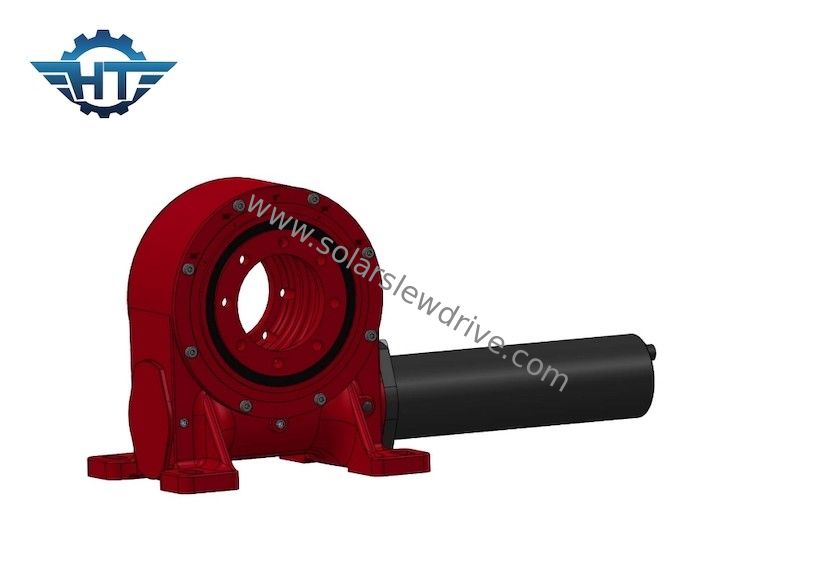

บ้านที่ปิดล้อมแกนเดี่ยว 9 นิ้วแกว่งไดรฟ์สำหรับระบบติดตามดวงอาทิตย์
คำอธิบายไดรฟ์แกว่ง 9 นิ้ว
ตัวลดเกียร์หนอน (ไดรฟ์แกว่ง) เป็นผลิตภัณฑ์แกว่งรูปแบบใหม่ มักเรียกอีกอย่างว่าตลับลูกปืนแกว่งโดยทั่วไปประกอบด้วยตัวหนอน ตลับลูกปืนแกว่ง ตัวเรือน มอเตอร์ และส่วนประกอบอื่นๆ
เนื่องจากส่วนประกอบหลักใช้ตลับลูกปืนแกว่ง (ตลับลูกปืนแกว่ง) จึงสามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกคว่ำได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่แบบดั้งเดิม อุปกรณ์ขับเคลื่อนแบบโรตารี่มีลักษณะของการติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งในระดับที่มากขึ้นผลิตภัณฑ์นี้สามารถใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้างและแหล่งพลังงานใหม่ เช่น รถบรรทุกพื้นเรียบสำหรับงานหนัก เครนตู้คอนเทนเนอร์ เครนติดรถบรรทุก ยานพาหนะทางอากาศ และระบบผลิตพลังงานแสงอาทิตย์
ข้อมูลทางเทคนิคของ VE รุ่น Slewing Drive
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ฮาร์ดหยุดภายในในกรณีที่ระบบควบคุมซอฟต์แวร์ผิดพลาด
3. ห่อหุ้มตัวหนอนไว้ด้านใน
4. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
6. เอาต์พุตท่อสี่เหลี่ยม 110*110 มม. หรือ 94*94 มม.
