สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE5 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบอย่าง: | 5 นิ้ว | อัตราทดเกียร์: | 37:1 |
---|---|---|---|
ประสิทธิภาพ: | 40% | พิมพ์: | แกนคู่ |
แอปพลิเคชัน: | ระบบติดตามแผงโซลาร์เซลล์ | บริการ OEM: | มีอยู่ |
สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับ: | มอเตอร์ไฟฟ้า สเต็ปมอเตอร์ |
แสงสูง: | กล่องเกียร์ไดรฟ์ Solar Slew แบบปิด,กล่องเกียร์ไดรฟ์ Solar Slew แบบสองแกน,การติดตามแผงโซลาร์เซลล์ Solar Slew Drive |

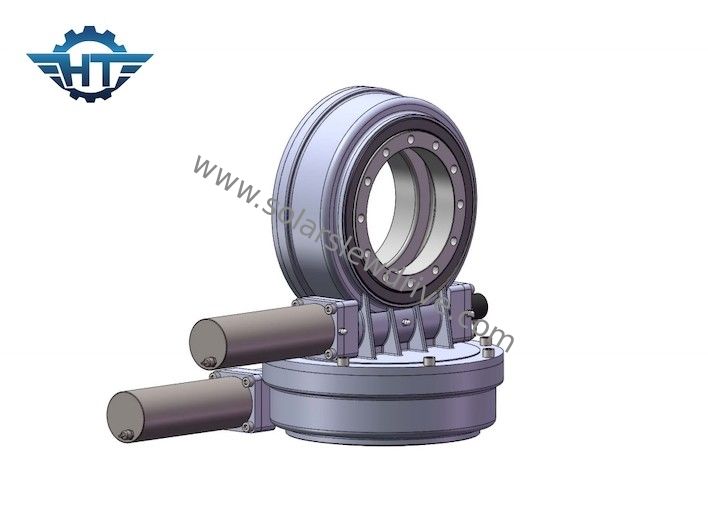

กล่องเกียร์ไดรฟ์แบบ Slew Drive แบบสองแกนพร้อมตัวเรือนสำหรับระบบติดตามแผงโซลาร์เซลล์
รายละเอียดกระปุกเกียร์ไดรฟ์ Slew แกนคู่
ไดรฟ์แกว่งแกนคู่ส่วนใหญ่ติดตั้งตัวหนอนซองจดหมาย เกียร์ และตัวเรือนแบบปิดที่มีระดับการป้องกันน้ำเข้า IP66มีคุณสมบัติของโครงสร้างที่กะทัดรัด แรงบิดเพียงพอ เสียงต่ำ ความสามารถในการต้านแรงที่ดีและมีเสถียรภาพและปลอดภัย
พารามิเตอร์ประสิทธิภาพของ SDE Slewing Drive
พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21กก. |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32กก. |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54กก. |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88กก. |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก. |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214กก. |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315กก. |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481กก. |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กก. |
ฟังก์ชั่น
ไดรฟ์แกว่งสามารถรับภาระในแนวแกน โหลดในแนวรัศมี และโมเมนต์เอียงได้มากขึ้นเครื่องเล่นแผ่นเสียงหรือเฟรมหมุนที่ราบและระดับความสูงที่ขับเคลื่อนด้วยแกว่งไดรฟ์
ข้อดี
1. ออกแบบด้วยแกนตัวหนอนนาฬิกาทรายซึ่งให้การสัมผัสกับฟันและแรงบิดที่สูงขึ้น
2. อายุการใช้งานเพิ่มขึ้นตามเฟืองและร่องน้ำที่แข็งตัว
3. ประสิทธิภาพของผลิตภัณฑ์ได้รับการทดสอบและรับรองคุณภาพของผลิตภัณฑ์
มีการใช้งานหลายอย่างที่สามารถใช้ไดรฟ์แกว่งได้ โดยหลักแล้วเนื่องจากเหมาะสำหรับการใช้งานที่ต้องการทั้งกำลังรับน้ำหนักและกำลังแรงบิดในการหมุน
