จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31:1 | ปกป้องคุณสมบัติ: | IP66 |
|---|---|---|---|
| แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| ถือแรงบิด: | 7000 นิวตันเมตร | แรงบิดเอียง: | 744 นิวตันเมตร |
| จัดอันดับแรงบิดเอาท์พุท: | 0.065 รอบต่อนาที | การใช้งาน: | เครื่องติดตามพลังงานแสงอาทิตย์ |
| แสงสูง: | เฟืองตัวหนอนขนาดเล็ก Slewing Ring Bearings,0.065 RPM Slewing Ring Bearings,Linkage Solar Tracking Slewing Ring Bearings |
||

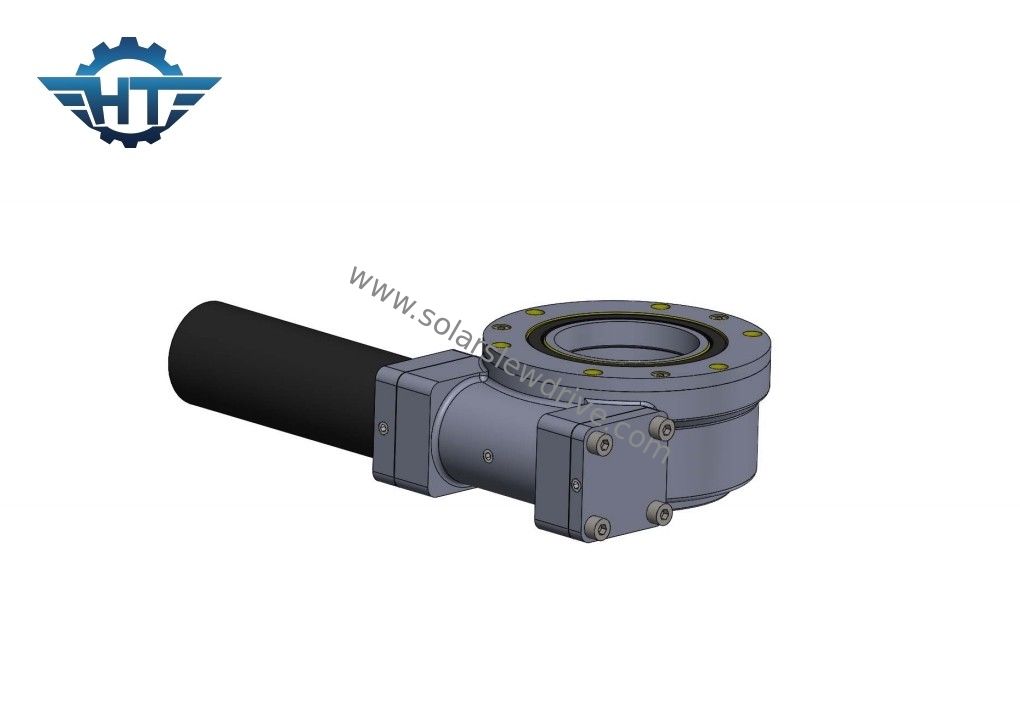

Worm Gear แบริ่งแหวนแกว่งขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์ Liingkage
ตลับลูกปืนแหวนแกว่งขนาดเล็กคำอธิบาย
ตัวลดแบบโรตารี่เป็นกลไกการส่งสัญญาณลดความเร็วแบบโรตารี่เต็มวงกลมที่รวมแหล่งพลังงานในการขับขี่ใช้ตลับลูกปืนแกว่งเป็นตัวติดตามการส่งสัญญาณและกลไกการยึดแหล่งขับและปลอกและวงแหวนอื่น ๆ ใช้เป็นทั้งตัวติดตามเกียร์และฐานเชื่อมต่อของชิ้นส่วนที่ขับเคลื่อนด้วยเพื่อให้แบริ่งแกว่งตัวเองเป็นข้อต่อแกว่งเต็มวงและแหล่งพลังงานขับเคลื่อนและหลัก ชิ้นส่วนเกียร์ทำให้เป็นกลไกการส่งกำลังลดความเร็วแบบสากลที่รวมฟังก์ชันการหมุน การชะลอตัว และการขับขี่เข้าด้วยกัน และในขณะเดียวกันก็มีโครงสร้างที่เรียบง่ายและสะดวกในการผลิตและบำรุงรักษา
พารามิเตอร์ของ SE Slew Ring Drive
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ความได้เปรียบ
1. ใช้เฟืองตัวหนอนเพื่อให้เกิดการหมุน ซึ่งช้ากว่าในความเร็ว แต่สามารถขยายแรงบิดอินพุตที่อัตราส่วนที่สูงขึ้นมาก และใช้ในการใช้งานที่ต้องการแรงบิดสูง
2. การออกแบบที่ปิดสนิท เกรดการป้องกัน IP66 ซึ่งเหมาะสำหรับสภาวะที่รุนแรงกลางแจ้ง เช่น ท่าเรือ การขุด ฯลฯ
3. คุณสมบัติล็อคตัวเองซึ่งทำให้เป็นส่วนความปลอดภัย
4. สามารถติดมอเตอร์เกียร์ต่าง ๆ เพื่อให้ได้อัตราทดเกียร์ขนาดใหญ่ทำให้ทั้งหน่วยความเร็วต่ำพร้อมแรงบิดสูง
