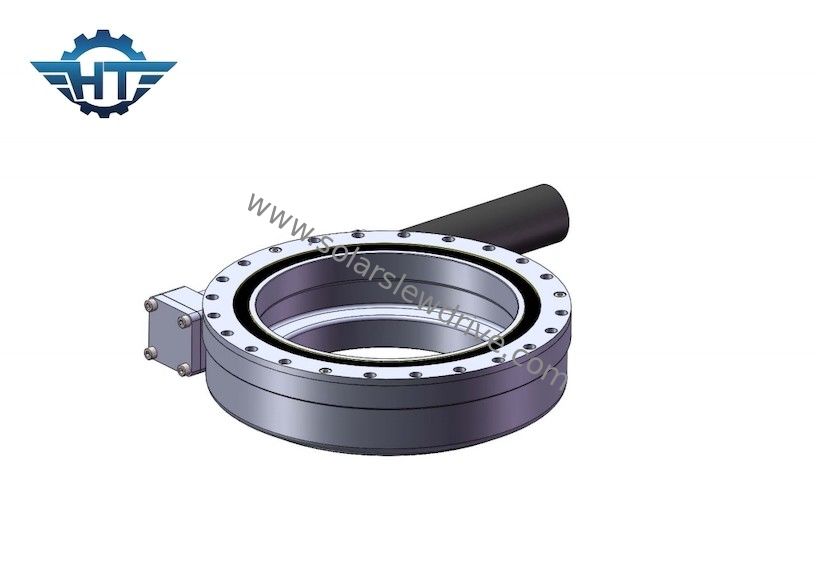

SE3 Small Solar Worm Gear Slewing Drive สำหรับระบบติดตามการติดตั้ง PV

SE3 Small Solar Worm Gear Slewing Drive สำหรับระบบติดตามการติดตั้ง PV

  • SE3 Small Solar Worm Gear Slewing Drive สำหรับระบบติดตามการติดตั้ง PV
  • SE3 Small Solar Worm Gear Slewing Drive สำหรับระบบติดตามการติดตั้ง PV
SE3 Small Solar Worm Gear Slewing Drive สำหรับระบบติดตามการติดตั้ง PV
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SE3“
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100~1100/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15~45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
อัตราทดเกียร์: 31:1 แรงบิดเอาต์พุตปกติ: 533 นิวตันเมตร
สถานที่กำเนิด: ฉางโจว ประเทศจีน ถือแรงบิด: 7000 นิวตันเมตร
แรงบิดเอียง: 744 นิวตันเมตร จัดอันดับแรงบิดเอาท์พุท: 0.065 รอบต่อนาที
การใช้งาน: เครื่องติดตามพลังงานแสงอาทิตย์ ปกป้องคุณสมบัติ: IP66
แสงสูง:

SE3 Solar Worm Gear Slewing Drive

,

7000 Nm Solar Worm Gear Slew Drive

,

ระบบติดตามพลังงานแสงอาทิตย์ Gear Slew Drive

SE3 Small Solar Worm Gear Slewing Drive สำหรับระบบติดตามการติดตั้ง PV



ไดรฟ์แกว่งเกียร์หนอนดีคำอธิบาย



เวิร์มไดรฟ์ขนาดกะทัดรัดของ Changzhou Hangtuo ขึ้นชื่อเรื่องความหนาแน่นของพลังงานสูงตัวขับหนอนช่วยให้ส่งแรงบิดไปยังวงแหวนแกว่งการออกแบบนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีกำลังแรงสูงและมีพื้นที่จำกัด เช่น กระปุกเกียร์สำหรับแชสซีของรถเครนและยานพาหนะขนาดใหญ่ เครนยกของ เครื่องจักรสำหรับงานก่อสร้างและงานเกษตรกรรมและป่าไม้



พารามิเตอร์ของ SE Horizontal Slewing Drive



แบบอย่าง อัตราส่วน จัดอันดับแรงบิดเอาท์พุท แรงบิดเอียง ถือแรงบิด โหลดตามแนวแกน โหลดเรเดียล ประสิทธิภาพ ความแม่นยำ ล็อคตัวเอง น้ำหนัก
นม นม นม กิโลนิวตัน กิโลนิวตัน ระดับ ใช่ กิโลกรัม
1" 31:1 400 1000 1800 22 12 40% ≤0.1 ใช่ 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 ใช่ 9
5" 37:1 637.5 6000 9200 68 27 40% ≤0.1 ใช่ 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 ใช่ 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 ใช่ 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 ใช่ 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 ใช่ 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 ใช่ 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 ใช่ 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 ใช่ 182



Slewing Drive DC Motor



1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก

2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน

3. เราใช้เฟืองเกลียวที่สเตจอินพุตซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบก็ยืดหยุ่นได้กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน

4. เราใช้ตัวยึดหมุดเกลียวในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก

5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดพื้นผิวเกียร์ที่มีความแม่นยำ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
