จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE17" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 1000~1200/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| หมายเลขรุ่น: | SDE17 | อัตราทดเกียร์: | 102:1 |
|---|---|---|---|
| สี: | ตามที่ขอ | ถือแรงบิด: | 53040 นิวตันเมตร |
| แรงบิดเอียง: | 67000 นิวตันเมตร | แรงบิดเอาต์พุต: | 9460 นิวตันเมตร |
| วัตถุดิบ: | 50Mn, 42CrMo | น้ำหนัก: | 320 กก. |
| แสงสูง: | ไดรฟ์ Slew Gear ที่มีการป้องกันสูง,ไดรฟ์ Slew Gear สองแกนของ Worm Gear,ไดรฟ์ Slew ติดตามแสงอาทิตย์แบบสองแกน |
||

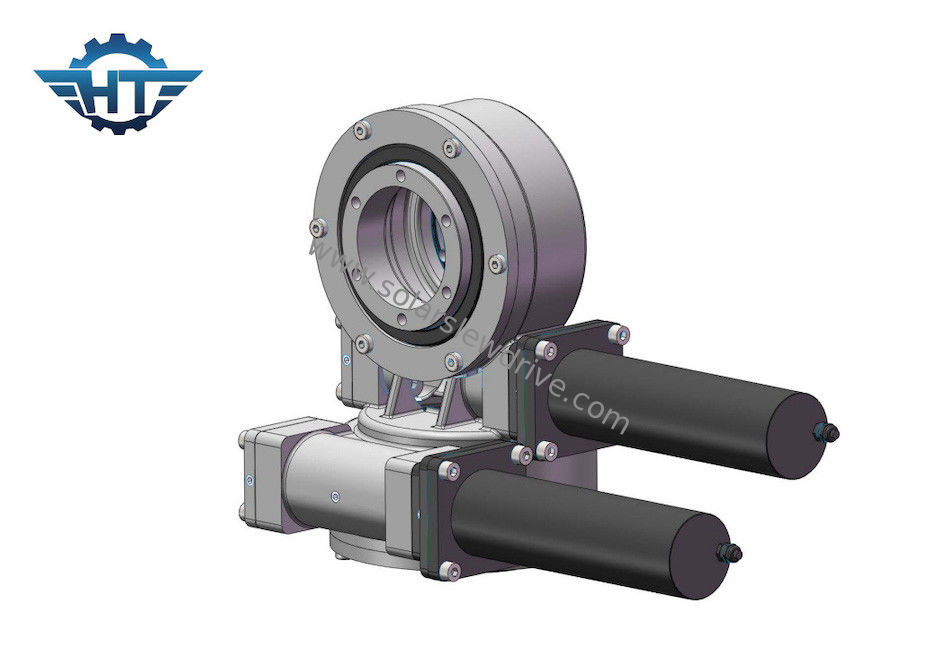

ไดรฟ์เกียร์หนอนป้องกันขนาดเล็กที่มีการป้องกันสูงขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
หนอนเกียร์ Slew Driveคำอธิบาย
ไดรฟ์แกว่งเฟืองตัวหนอนพร้อมกลไกเฟืองตัวหนอนมักใช้ในโอกาสที่ต้องใช้โหลดแบบสองแกนและอัตราส่วนการส่งข้อมูลขนาดใหญ่ในการทำงานที่ไม่ต่อเนื่องไดรฟ์แกว่งสามารถใช้กับแอปพลิเคชันที่ทำการหมุนเป็นวงกลมผลิตภัณฑ์นี้สามารถใช้กันอย่างแพร่หลายในด้านเครื่องจักรก่อสร้าง เช่น ยานพาหนะทางอากาศ รถบรรทุกติดเครน การผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ การผลิตพลังงานลม และสาขาพลังงานใหม่อื่นๆ ตลอดจนสาขาอื่นๆ ของระบบอัตโนมัติ การผลิตเครื่องมือกล การสื่อสารด้านอวกาศ ฯลฯ
ประสิทธิภาพของ SDE Series
| แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
คุณสมบัติ
1. บรรลุการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกา
2. อัตรา IP สูง 66 เกรด ป้องกันน้ำและฝุ่นและเหมาะมากสำหรับใช้ภายนอก
3. สามประเภท: SE, VE และ SDE series slew drive, VE series ส่วนใหญ่จะใช้ในระบบติดตามแสงอาทิตย์, พลังงานไฟฟ้าแบบพาราโบลา, ในขณะที่ซีรีย์ SE ส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างซีรี่ส์ SDE เป็นไดรฟ์แบบหมุนสองแกน ซึ่งสามารถช่วยระบบสุริยะในการติดตามดวงอาทิตย์ได้ทุกเวลาและทุกทิศทาง
แอปพลิเคชัน
ไดรฟ์แกว่งมักพบในการใช้งานเช่น: กังหันลม, รถขนของหนัก, เครื่องติดตามแสงอาทิตย์,CSP, CPV, เสาอากาศรับสัญญาณดาวเทียม,เครนท่าเรือ, อุปกรณ์ไฮดรอลิก, กลไกบังคับเครน, ระบบอัตโนมัติ, อุปกรณ์ควบคุมการรับน้ำหนักมาก, โต๊ะควบคุมการเอียงและเอียง.
