จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE21" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | QT | แบบ: | SE21" |
|---|---|---|---|
| อัตราทดเกียร์: | 125:1 | จัดอันดับแรงบิดเอาท์พุท: | 16 kNm |
| แรงบิดเอียง: | 205 กิโลนิวตันเมตร | ประสิทธิภาพ: | 40% |
| สี: | RAL 9006 หรือตามที่ร้องขอ | แอปพลิเคชัน: | เครื่องอัตโนมัติ |
| แสงสูง: | ไดรฟ์ Solar Slew Gear แบบปิด,ไดรฟ์ Solar Slew สำหรับเครื่องจักรอัตโนมัติ,ไดรฟ์ Solar Slew ขนาด 16 kNm |
||

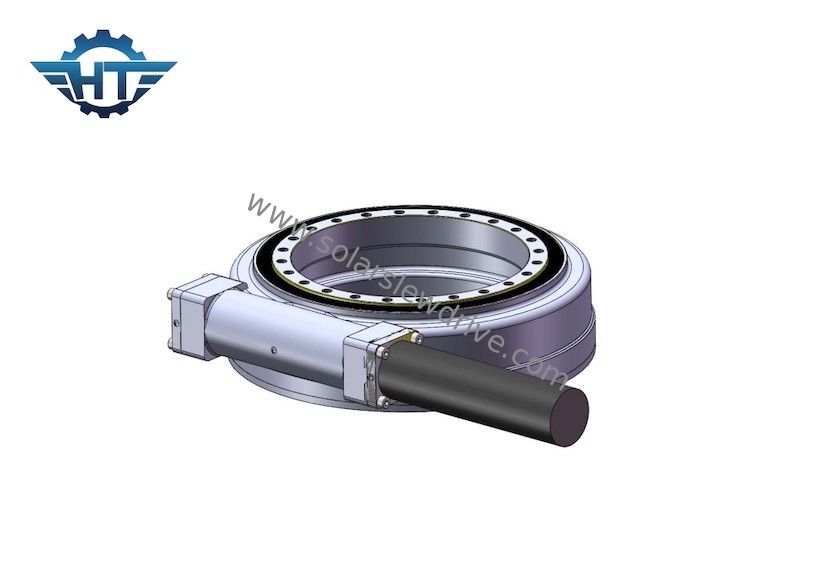

เฟืองตัวหนอนขนาดใหญ่ปิดล้อมสำหรับเครื่องจักรอัตโนมัติและพลังงานแสงอาทิตย์
ไดรฟ์ Slew ขนาดใหญ่คำอธิบาย
ไดรฟ์แกว่งขนาดใหญ่ของเรามีอัตราทดเกียร์ขนาดใหญ่และกะทัดรัดกว่ากลไกเฟืองเฉียงแบบเพลาเซพื้นผิวฟันกรามสองล้อสำหรับการสัมผัสสายเพื่อให้ความจุแบริ่งสูงขึ้นมากและฟันเฟืองมีขนาดเล็กลงและมีเสียงรบกวนต่ำไดรฟ์แกว่งขนาดใหญ่มีคุณสมบัติของการล็อคตัวเองและสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือมีเพียงตัวหนอนเท่านั้นที่จะขับล้อตัวหนอนด้วยคุณสมบัตินี้ กลไกตัวหนอนที่ใช้ในเครื่องจักรกลหนักสามารถมีบทบาทในการป้องกันความปลอดภัย
พารามิเตอร์ของ SE Series Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
รายละเอียดสินค้า
แหล่งกำเนิดสินค้า: Jiangsu ประเทศจีน (แผ่นดินใหญ่)
ชื่อยี่ห้อ: Hangtuo
คะแนนแกนคงที่:1600 KN
คะแนนรัศมีคงที่: 640 KN
พิกัดแนวแกนแบบไดนามิก: 385 KN
คะแนนรัศมีแบบไดนามิก: 335 KN
สภาพ: ใหม่
แรงบิดเอาต์พุต: 16 kNm
อัตราทดเกียร์: 125:1
แรงบิดขณะเอียง: 205 KN.m
แรงบิดถือ:105 KN.m
เครื่องยนต์:125CC,160CC,200CC มอเตอร์ไฮดรอลิก
ให้บริการหลังการขาย: วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ
Hangtuo slewing drives และ slewing bearing/ring สามารถใช้กับอุปกรณ์ก่อสร้างและระบบหุ่นยนต์อัตโนมัติ เช่น รถบรรทุกติดเครน carnes นอกชายฝั่ง รถขุด
ข้อดี
1. โมเมนต์พลิกกลับอย่างแรง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. การสัมผัสหลายฟันความสามารถในการรับน้ำหนักสูง
4. ฟังก์ชั่นล็อคตัวเอง
