จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE12" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1600/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 500 ชิ้นต่อเดือน |
| วัสดุ: | QT | ล็อคตัวเอง: | ใช่ |
|---|---|---|---|
| แรงบิดเอียง: | 54.4 กิโลนิวตันเมตร | ถือแรงบิด: | 40.5 กิโลนิวตันเมตร |
| แอปพลิเคชัน: | รถเครน | สถานที่ติดตั้ง: | เครื่องจักรก่อสร้าง |
| บรรจุภัณฑ์: | ไม้อัด | เครื่องยนต์: | มอเตอร์ไฟฟ้ากระแสสลับ |
| แสงสูง: | ล็อคตัวเองแบบย้อนกลับ Slew Drive Gearbox,AC Motor Slew Drive Gearbox,อัตราส่วนเกียร์สูง Slew Drive Gear |
||

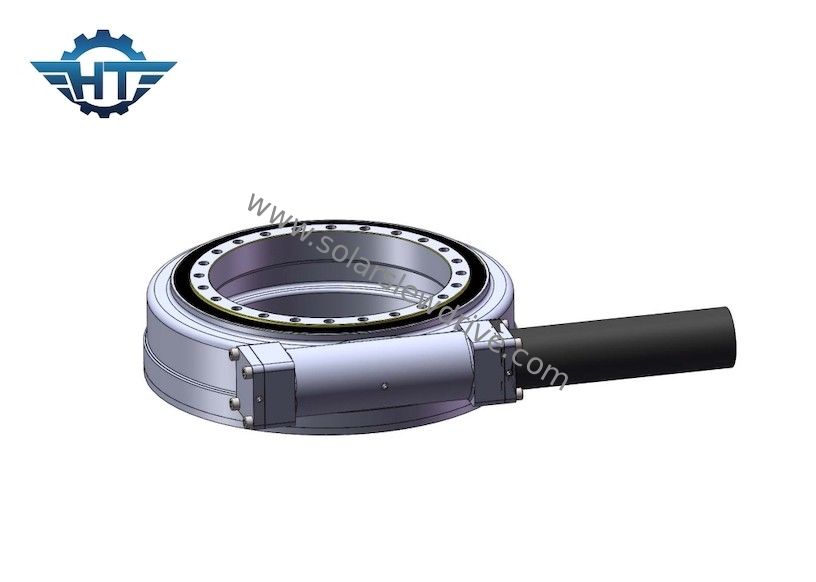

IP66 ล็อคตัวเองแบบย้อนกลับ Slew Drive Gearbox พร้อมอัตราส่วนการส่งสูงสำหรับเครน
คำอธิบายไดรฟ์ Slew ล็อคตัวเอง
อุปกรณ์ขับเคลื่อนการแกว่งประกอบด้วยกลไกการส่งสัญญาณลดความเร็วรอบวงสวิงของแหล่งพลังงานขับเคลื่อนใช้ตลับลูกปืนแกว่งเป็นส่วนขับเคลื่อนของระบบส่งกำลังและส่วนยึดของกลไกตามการยึดติดของส่วนขับเคลื่อน แหล่งการขับเคลื่อนและฝาครอบบนวงแหวนด้านในและวงแหวนรอบนอกอันใดอันหนึ่งของตลับลูกปืนแกว่ง วงแหวนอีกอันหนึ่งถูกใช้เป็นส่วนขับเคลื่อนของระบบส่งกำลังและเป็นฐานเชื่อมต่อของส่วนงานขับเคลื่อน ดังนั้นการใช้ตลับลูกปืนแกว่งจึงเป็นลักษณะของการเชื่อมต่อรอบวงสวิงเต็มวงและกำหนดค่าแหล่งพลังงานขับเคลื่อนและชิ้นส่วนระบบส่งกำลังหลักทำให้เป็นกลไกการส่งกำลังลดความเร็วแบบสากลที่รวมฟังก์ชันของการหมุน การชะลอตัว และการขับขี่เข้าด้วยกัน และในขณะเดียวกันก็มีโครงสร้างที่เรียบง่ายและสะดวกในการผลิตและบำรุงรักษา
พารามิเตอร์ของ SE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
แอปพลิเคชัน
แบริ่งแหวนแกว่งสามารถใช้งานได้หลากหลายขอบเขตการใช้งานมีตั้งแต่รถขุดและเครน การทำเหมืองแบบ opencast และกังหันลม ไปจนถึงเสาอากาศการใช้งานด้านอื่นๆ ได้แก่ วิศวกรรมและระบบติดตามแสงอาทิตย์
