จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | วีเอ9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~380/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | น้อยกว่า 0.1 องศา |
| คนขับ: | มอเตอร์ไฟฟ้ากระแสตรง | พิมพ์: | ติดตั้งในแนวตั้ง |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ | สี: | ตามที่ขอ |
| แสงสูง: | ไดรฟ์แกว่งเกียร์หนอนแนวตั้ง,ไดรฟ์แกว่งเกียร์ 9 นิ้ว,ไดรฟ์แกว่งเกียร์แรงบิดสูง |
||

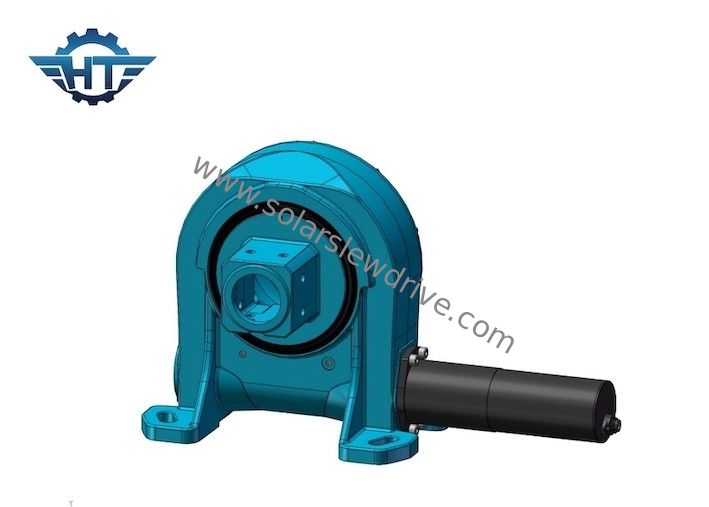

ไดรฟ์เกียร์หนอนแนวตั้งขนาด 9 นิ้วสำหรับระบบติดตามแสงอาทิตย์แรงบิดสูง
ไดรฟ์แกว่งเกียร์หนอนคำอธิบาย
เนื่องจากตัวลดแรงขับ slewing มักจะใช้เป็นส่วนประกอบทั่วไปของอุปกรณ์ขนาดใหญ่ ผลิตภัณฑ์ตัวลดแรงเหวี่ยงจะอยู่ในสถานะการประกอบส่วนประกอบเมื่อส่งมอบให้กับผู้ใช้ และจำเป็นต้องเชื่อมต่อและประกอบกับโฮสต์เมื่อมาถึง ที่ผู้ผลิตเครื่องจักรที่สมบูรณ์ในกระบวนการนี้ โดยเฉพาะอย่างยิ่งสำหรับไดรฟ์แกว่งที่มีโครงสร้างปิด เนื่องจากการเชื่อมต่อระหว่างปลอกด้านนอกกับส่วนเกียร์ภายในและการเชื่อมต่อระหว่างไดรฟ์แกว่งทั้งหมดและโฮสต์ใช้รูเชื่อมต่อชุดเดียวกัน ไดรฟ์แกว่งเป็นล่วงหน้า -เชื่อมต่อระหว่างปลอกด้านนอกกับส่วนเกียร์ภายในเมื่อออกจากโรงงานการเชื่อมต่อนี้เกี่ยวข้องกับการกวาดล้างการส่งและการปรับตำแหน่งของชิ้นส่วนเกียร์ภายในของไดรฟ์แกว่ง ดังนั้นเมื่อเชื่อมต่อกับโฮสต์ จำเป็นต้องรักษาการเชื่อมต่อล่วงหน้าเหล่านี้ไว้ในรูหน้าแปลนกลุ่มเดียวกัน และใช้รูอื่นๆ ที่สงวนไว้สำหรับผู้ใช้ โดยผู้ผลิตโรตารี่ไดรฟ์จะต้องติดตั้งร่วมกับโฮสต์ในระหว่างกระบวนการนี้ รูปแบบการประกอบดั้งเดิมของไดรฟ์แกว่งจะต้องไม่เสียหาย เพื่อไม่ให้เกิดความเสียหายต่อประสิทธิภาพการส่งสัญญาณไดรฟ์แกว่งที่ส่งไปยังผู้ใช้ได้รับการเติมน้ำมันหล่อลื่นก่อนออกจากโรงงานเมื่อเครื่องยนต์หลักถูกส่งไปยังผู้ใช้ ผู้ใช้ควรได้รับแจ้งให้เติมน้ำมันหล่อลื่นและบำรุงรักษาตามกฎการใช้งานของไดรฟ์แกว่ง
พารามิเตอร์ของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. หมุน ±60° หยุดยากภายใน
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. ขับของหนักขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
แอปพลิเคชัน
การใช้งานรวมถึงเครื่องติดตามแสงอาทิตย์, กังหันลม, เครนรถบรรทุก, ลิฟต์คน, อุปกรณ์ยูทิลิตี้, อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, ตัวจัดการยาง, รถขุด, ลิฟต์ยานยนต์และกังหันลม, จาน, เสาอากาศดาวเทียมเป็นต้น
