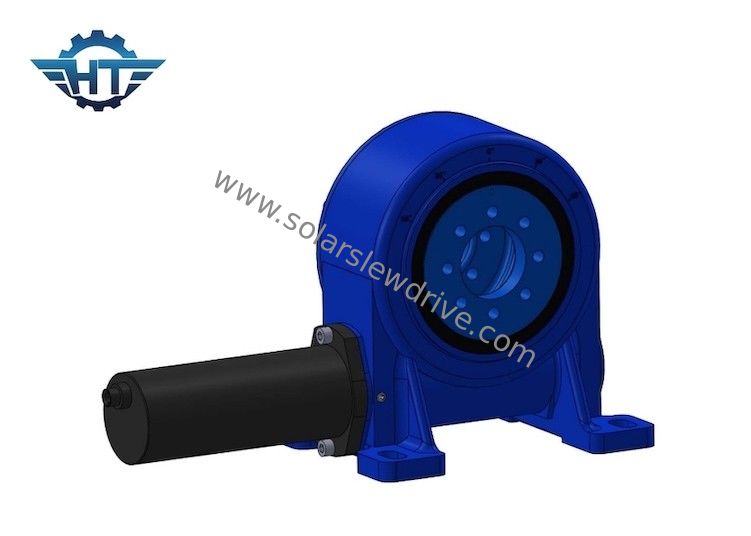

VE9 แกนเดี่ยว Slew Drive Gearbox สำหรับระบบติดตามแผง PV แกนเดี่ยวแนวนอน

VE9 แกนเดี่ยว Slew Drive Gearbox สำหรับระบบติดตามแผง PV แกนเดี่ยวแนวนอน

  • VE9 แกนเดี่ยว Slew Drive Gearbox สำหรับระบบติดตามแผง PV แกนเดี่ยวแนวนอน
  • VE9 แกนเดี่ยว Slew Drive Gearbox สำหรับระบบติดตามแผง PV แกนเดี่ยวแนวนอน
VE9 แกนเดี่ยว Slew Drive Gearbox สำหรับระบบติดตามแผง PV แกนเดี่ยวแนวนอน
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: วีเอ9"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100~1600/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15~45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: QT แบบอย่าง: 9 นิ้ว
อัตราทดเกียร์: 61:1 ความแม่นยำ: ≤0.1°
คนขับ: มอเตอร์ไฟฟ้ากระแสสลับ/กระแสตรง สี: ตามที่ขอ
ถือแรงบิด: 30800 นิวตันเมตร บรรจุุภัณฑ์: กล่องไม้อัด

VE9 แกนเดี่ยว Slew Drive Gearbox สำหรับระบบติดตามแผง PV แกนเดี่ยวแนวนอน



กระปุกเกียร์แบบ Slew Drive แบบแกนเดี่ยวคำอธิบาย



ไดรฟ์แกว่ง VE เรียกอีกอย่างว่าไดรฟ์แกว่งแกนเดี่ยวในแนวตั้งเป็นไดรฟ์แนวตั้งที่ปิดสนิทซึ่งไม่ต้องการส่วนประกอบอื่นในการติดตั้งสามารถติดตั้งบนจานได้ง่ายโดยใช้สลักเกลียวเพียงสี่ตัวมักใช้ในศูนย์กลางของตัวติดตามแสงอาทิตย์แบบแกนเดียวเพื่อยึดแผงโซลาร์เซลล์ให้แข็งแรงในพายุลมแรงโดยไม่ทำลายสามารถติดตั้งได้ทั้งสองด้านของระบบติดตามแสงอาทิตย์แบบแกนเดียวไดรฟ์แกว่งของเราใช้เทคโนโลยีหนอนนาฬิกาทรายจะให้ระดับความแข็งแกร่งและพลังสูงสุดซึ่งจะช่วยยืดอายุสนามและลดเวลาหยุดทำงาน



เอกสารทางเทคนิค VE Series



แบบอย่าง อัตราส่วน จัดอันดับแรงบิดเอาท์พุท(Nm) แรงบิดเอียง (Nm) โฮลดิ้งแรงบิด(Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31:1 600 1500 1800 22 15 40% ใช่ 12
5" 37:1 800 5000 9200 16 27 40% ใช่ 18
7" 57:1 1750 7000 13200 34 58 40% ใช่ 32
8" 51:1 2250 11200 20400 50 80 40% ใช่ 28
9" 61:1 2250 16000 30800 60 130 40% ใช่ 52
12" 78:1 4300 25000 40560 77 190 40% ใช่ 65
14" 85:1 5600 48000 44200 110 230 40% ใช่ 88
17" 102:1 6750 67000 53040 142 390 40% ใช่ 135
21" 125:1 16000 89000 65000 337 640 40% ใช่ 192
25" 150:1 21450 112000 89000 476 950 40% ใช่ 251



คุณสมบัติ



1. แรงส่งขนาดใหญ่และโครงสร้างที่กะทัดรัด
2. การประสานพื้นผิวแบบหลายฟันช่วยเพิ่มความสามารถในการรองรับแบริ่งและการส่งก็ราบรื่นและมีเสียงรบกวนต่ำมาก
3. ล็อคตัวเองเมื่อมุมนำของหนอนน้อยกว่ามุมเสียดทานที่เท่ากันระหว่างฟันเฟืองตาข่ายกลไกมีการล็อคตัวเองและสามารถล็อคตัวเองแบบย้อนกลับได้การล็อคตัวเองแบบย้อนกลับสามารถมีบทบาทในการป้องกันความปลอดภัย
4. แรงตามแนวแกนของตัวหนอนมีขนาดใหญ่



แอปพลิเคชัน



เราให้บริการไดรฟ์แกว่งทางกลที่เชื่อถือได้สำหรับแกนเดี่ยวขอบฟ้า ระบบติดตาม PV สองแกน CSP, CPV การออกแบบการติดตามแสงอาทิตย์ ผลิตภัณฑ์ที่เป็นมืออาชีพและมีคุณภาพสูงของเราจะถูกนำไปใช้เป็นโซลูชันที่มั่นคงบนแพลตฟอร์มการทำงานทางอากาศ เครนรถบรรทุก คว้าไม้ , แท่นขุดเจาะ, อุปกรณ์สเปรย์, ยานพาหนะโมดูลไฮดรอลิก, สายการประกอบอัตโนมัติ, ระบบหันเหลม ฯลฯ
