จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, T/T, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| รุ่น: | 9 นิ้ว | ประเภทของมอเตอร์: | มอเตอร์ dc ดาวเคราะห์แปรง |
|---|---|---|---|
| พิกัดเอาต์พุตแรงบิด: | 600NM | คําอธิบาย: | การขับเคลื่อนสลิวแกนเดียว |
| แม่นยำ: | ≤0.15° | โครงสร้าง: | เวิร์มและเกียร์ |
| พลังงาน: | 24V | สีมาตรฐาน: | ตามที่ขอ |
| แสงสูง: | กล่องเกียร์การขับเคลื่อนแบบ slew VE9,มอเตอร์ดาวเคราะห์ฆ่ากล่องเกียร์ขับเคลื่อน,กล่องเกียร์สลัด VE9 |
||

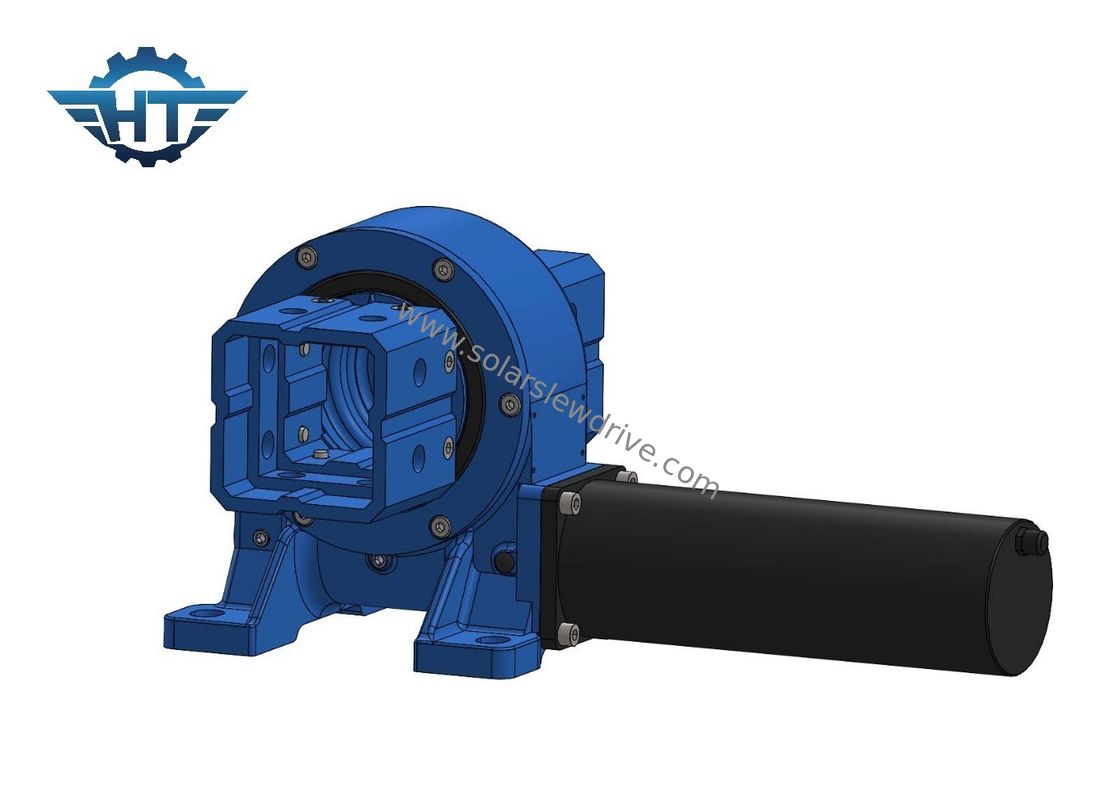

VE9 สลิวไดรฟ์เกียร์บ็อกซ์ สําหรับระบบติดตามแสงอาทิตย์แบบแกนเดียวแบบสับ หรือสับทิศ
ตู้เกียร์ VE9คําอธิบาย
ทางการขับเคลื่อนหนอนเกียร์ที่พัฒนาของ Hangtuo สําหรับการติดตามแสงอาทิตย์ ซึ่งมีลักษณะด้วยการออกแบบที่คอมแพคต ความสามารถในการแบกภาระสูง และความสามารถในการควบคุมการเคลื่อนไหวที่แม่นยําทําให้สามารถปรับปรุงแผ่นแสงอาทิตย์ได้อย่างมีประสิทธิภาพและแม่นยํา เพื่อจับแสงอาทิตย์ได้มากที่สุดเพื่อการผลิตพลังงาน.
ตารางต่อไปนี้แสดงปารามิเตอร์ทางเทคนิคของ VE9
| รุ่น: | VE9 | สถานที่เกิด | ชางโจว, จีน |
| ยี่ห้อ | HANGTUO | ประเภท | ปิด |
| วัสดุ | 42CrMo,50Mn | ทอร์คการออก | 4300 น.ม. |
| คันหมุนปม | 16 K N.m | ทอร์คการยึด | 27 K N.m |
| ราคาเฉพาะของแกนสแตติก | 60 KN | การจัดเรียงระดับสแตติก | 130 KN |
| หมุนแกนไดนามิก | 30 KN | การจัดเรียงระดับระดับรัชยภาพ | 65 KN |
| อัตราการขยายสัดส่วน | 37:1 | ประสิทธิภาพ | 40% |
ตารางเทคนิคของ VE Model Slewing Drive
| รุ่น | อัตราส่วน | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการเลี้ยว (N.m) | คันหมุนยึด (N.m) | หนุนแกน (kN) | อุตสาหะ | ประสิทธิภาพ | ความแม่นยํา (°) | การล็อคตัวเอง | น้ําหนัก (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 นิ้ว | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 นิ้ว | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
การบรรจุและการขนส่ง
กล่องเกียร์ขับเคลื่อนหมุนแต่ละกล่องถูกห่อไว้อย่างมั่นคงและอุดหนุนด้วยผงผงหรือผนังกระโปรงเพื่อป้องกันความเสียหายจากการกระแทก, ความสั่นสะเทือน, หรือการจัดการที่หยาบคายระหว่างการขนส่งเราจะเตรียมเอกสารที่จําเป็น รวมถึงใบชําระเงิน รายการบรรจุสินค้า เป็นต้น เพื่ออํานวยความสะดวกในการชําระสินค้าและการติดตาม
ขึ้นอยู่กับจุดหมายปลายทางและความเร่งด่วน, การขนส่งสามารถจัดทําผ่านวิธีต่างๆ เช่น ส่งสินค้าทางแผ่นดิน, ส่งสินค้าทางอากาศ, หรือ ส่งสินค้าทางทะเล.การเลือกวิธีการส่งยังพิจารณาปัจจัยเช่น ค่าใช้จ่าย, เวลาในการขนส่ง และความรู้สึกของสินค้า
