จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 9 นิ้ว | อัตราทดเกียร์: | 61: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | ชนิด: | แนวนอน |
| ใบสมัคร: | พลังงานแสงอาทิตย์ | บริการ OEM: | พร้อมใช้งาน |
| สถานกำเนิด: | ฉางโจว จีน | คนขับรถ: | มอเตอร์ 24vdc |
| แสงสูง: | มอเตอร์เกียร์ไฮดรอลิกแกว่ง,slewing gear |
||

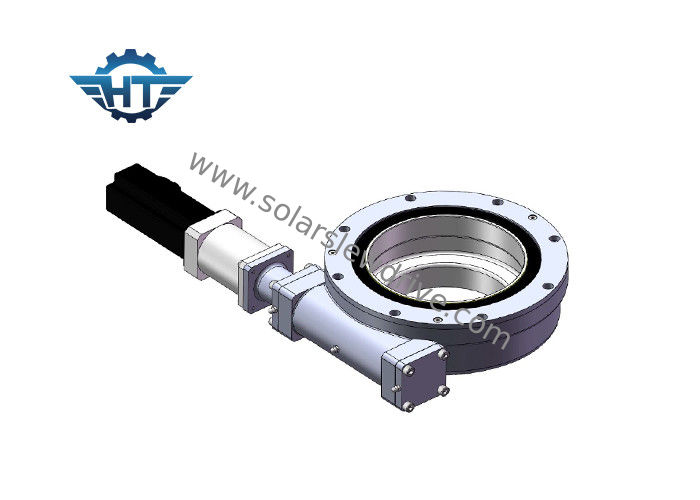

การติดตามดวงอาทิตย์โซล่าไดรฟ์ด้วยภาพวาดผงพลาสติกเกรด IP66 สำหรับโรงงานพลังงานแสงอาทิตย์
ลักษณะ
มีไดรฟ์ slew หลายชนิดซึ่งสามารถเลือกได้โดยคำนึงถึงปัจจัยต่อไปนี้
1. ความสามารถในการรับน้ำหนักทิศทางและคุณสมบัติ: ไดรฟ์สลูว์เหมาะสำหรับโหลดแบริ่งและแบริ่งลูกกลิ้งเหมาะสำหรับการรับน้ำหนักมากและแรงกระแทก เมื่อแบริ่งกลิ้งอยู่ภายใต้การโหลดตามแนวแกนของแท้แบริ่งแรงขับจะถูกเลือกโดยทั่วไปและเมื่อแบริ่งกลิ้งถูกโหลดเรเดียลบริสุทธิ์ตลับลูกปืนเม็ดกลมร่องลึกหรือแบริ่งลูกกลิ้งทรงกระบอกสั้นจะถูกเลือกโดยทั่วไปและเมื่ออุปกรณ์หมุน สัมผัสกับโหลดรัศมีบริสุทธิ์นอกจากนี้ยังมีโหลดตามแนวแกนขนาดเล็กคุณสามารถเลือกตลับลูกปืนเม็ดกลมร่องลึกตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมตลับลูกปืนเม็ดเรียวแบบลูกกลิ้งและตลับลูกปืนเม็ดกลม เมื่อโหลดตามแนวแกนมีขนาดใหญ่สามารถเลือกมุมสัมผัสของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมและแบริ่งลูกกลิ้งเรียวหรือใช้ตลับลูกปืนแกนกลางและตลับลูกปืนกันรุนซึ่งเหมาะอย่างยิ่งสำหรับการโหลดตามแนวแกนที่สูงมากหรือความต้องการพิเศษ ความแข็งแกร่ง
2. ความเร็วที่อนุญาต: สำหรับประเภทไดรฟ์ที่แตกต่างกันโดยทั่วไปแล้วแบริ่งที่มีแรงเสียดทานขนาดเล็กและความจุความร้อนต่ำเหมาะสำหรับความเร็วสูง การออกแบบควรพยายามให้ตลับลูกปืนแบบหมุนทำงานภายใต้สภาวะที่ต่ำกว่าความเร็วการหมุนสูงสุด
3. ความแข็งแกร่ง: เมื่อแบริ่งของชุดขับเคลื่อนที่ถูกแบกรับภาระแหวนแบริ่งและสถานที่สัมผัสของร่างกายกลิ้งจะผลิตการเปลี่ยนรูปแบบยืดหยุ่นจำนวนการเปลี่ยนรูปเป็นสัดส่วนกับโหลดและอัตราส่วนจะกำหนดขนาดความแข็งแกร่งของแบริ่ง ความแข็งแกร่งของแบริ่งสามารถปรับปรุงได้โดยการขันแบริ่งให้แน่น นอกจากนี้ในการออกแบบการรองรับแบริ่งการพิจารณาการผสมผสานและการจัดเรียงของแบริ่งยังสามารถปรับปรุงความแข็งแกร่งการรองรับแบริ่ง
4. การปรับแต่งประสิทธิภาพและข้อผิดพลาดในการติดตั้ง: หลังจากใส่ตลับลูกปืนเข้าไปในตำแหน่งการทำงานการติดตั้งและการวางตำแหน่งที่ไม่ดีจะเกิดจากข้อผิดพลาดในการผลิต ในเวลานี้เนื่องจากการตกปลาเพลาและการขยายตัวทางความร้อนและเหตุผลอื่น ๆ ที่แบกแบกภาระมากเกินไปทำให้เกิดความเสียหายในช่วงต้น ตลับลูกปืนที่อยู่ตรงกลางโดยอัตโนมัติสามารถเอาชนะข้อบกพร่องที่เกิดจากข้อผิดพลาดในการติดตั้งด้วยตนเองและเหมาะสำหรับการใช้งานดังกล่าว
5. การติดตั้งไดรฟ์และถอดชิ้นส่วนเลื่อน: แบริ่งลูกกลิ้งเรียวแบริ่งลูกกลิ้งและแบริ่งลูกกลิ้งเรียว ฯลฯ เป็นของแหวนด้านในและด้านนอกสามารถแยกประเภทแบริ่ง (นั่นคือแบริ่งแยกเรียกว่า) ติดตั้งง่ายและถอดแยกชิ้นส่วน .
พารามิเตอร์ของ SE Series
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
