สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE3 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1200/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE3 |
---|---|---|---|
อัตราทดเกียร์: | 31: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 600 Nm |
โฮลดิ้งแรงบิด: | 5800 นิวตันเมตร | แรงบิดเอียง: | 1800 Nm |
อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
แสงสูง: | ไดรฟ์ติดตามแสงอาทิตย์ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์,slewing drive for solar tracking system |

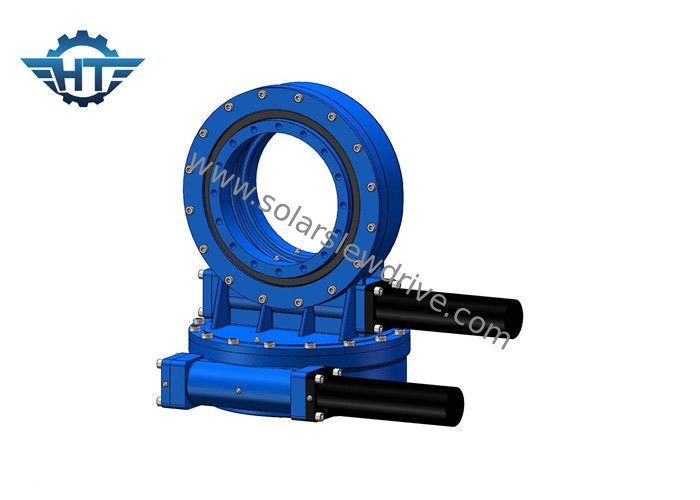

Slewing Drive เป็นผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการความแข็งแรงของแรงบิดในการหมุนความเร็วต่ำและความแม่นยำที่ดี
ไดรฟ์แบบเลื่อนสำหรับพลังงานแสงอาทิตย์: ได้รับการออกแบบในการหมุนแผงโซลาร์เซลล์พลังงานแสงอาทิตย์และปรับปรุงประสิทธิภาพการผลิตพลังงาน พลังงานแสงอาทิตย์เข้มข้น รวมถึงแผงโซล่าร์เซลล์แสงอาทิตย์, CPV (โซลาร์เซลล์แสงอาทิตย์แบบเข้มข้น), CSP (พลังงานแสงอาทิตย์เข้มข้น), รางพาราโบลิคพลังงานแสงอาทิตย์, โซลาร์เซลล์แสงอาทิตย์ PV tracker ( แกน เดี่ยว และโซลูชั่นแกนติดตามแสงอาทิตย์ )
สำหรับเครื่องกำเนิดลม: ไดรฟ์ Slewing ใช้เพื่อหมุนฐานในกังหันลม
สำหรับเครื่องจักรก่อสร้างแอพลิเคชัน: ใช้กันอย่างแพร่หลายในรถบรรทุกติดเครน, แพลตฟอร์มการทำงานทางอากาศ, เครน, คว้าไม้
สำหรับตลาดอุตสาหกรรม: ระบบอัตโนมัติและสายการประกอบ CNC แขนหุ่นยนต์
สำหรับดาวเทียม: การสื่อสารในอวกาศและระบบกำหนดตำแหน่งทั่วโลกในจานดาวเทียม
แอพลิเคชันใน Parabolic CSP
S lewing ไดรฟ์เป็นส่วนหมุนที่สมบูรณ์แบบสำหรับรางพาราโบลา CSP รางพาราโบลาใช้กระจกโค้งติดตามดวงอาทิตย์ (เรียกว่ารางพาราโบลิค) เพื่อเพิ่มพลังงานของดวงอาทิตย์ให้สูงสุดและดังนั้นประสิทธิภาพของการผลิตความร้อน รังสีของดวงอาทิตย์จะถูกจับและสะท้อนไปยังท่อรับที่เต็มไปด้วยของเหลวถ่ายเทความร้อน (น้ำหรือน้ำมันความร้อน) ซึ่งตั้งอยู่ในจุดกึ่งกลางของร่อง
ข้อดี
1. ทีมงานด้านเทคนิคของเรามุ่งเน้นไปที่การออกแบบไดรฟ์แกว่งและพัฒนามานานกว่า 10 ปี
2. การควบคุมกระบวนการอย่างเข้มงวดวิธีการทดสอบชั้นนำ
3. ทีมงานบริการมืออาชีพ techical เพื่อแก้ปัญหาใด ๆ ของไดรฟ์แกว่งของ
พารามิเตอร์ประสิทธิภาพซีรี่ส์ SDE
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
เกี่ยวกับเรา
เรามุ่งมั่นที่จะทำการวิจัยพัฒนาและใช้ผลิตภัณฑ์อุปกรณ์ส่งกำลังที่มีความแม่นยำคุณภาพสูงซึ่งให้แอคชูเอเตอร์เชิงกลที่เชื่อถือได้สำหรับแกนเดี่ยวขอบฟ้าระบบติดตามเซลล์สุริยะแบบสองแกน CSP, CPV การออกแบบการติดตามแสงอาทิตย์
