จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE14 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~1100 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 125: 1 | ชนิด: | สิ่งที่ส่งมา |
|---|---|---|---|
| ใบสมัคร: | พลังงานแสงอาทิตย์ | คนขับรถ: | มอเตอร์ไฮดรอลิก |
| เกรด IP: | IP66 | สี: | ตามที่ขอ |
| ประสิทธิภาพ: | 40% | ฟันเฟือง: | 0.1 ° |
| แสงสูง: | hydraulic slew motor,slewing gear |
||

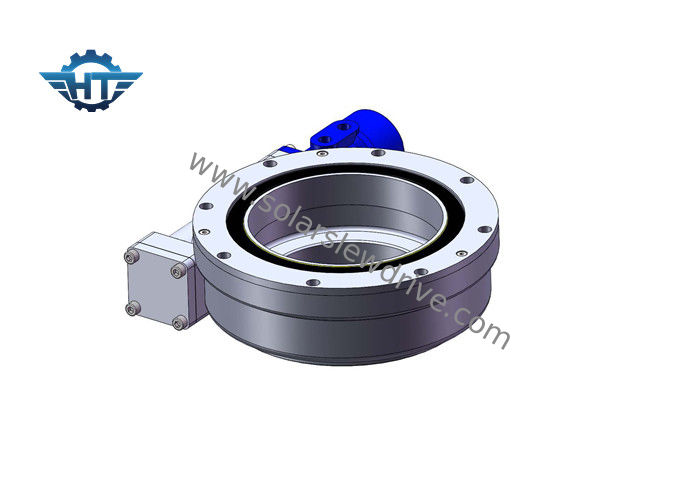

แบริ่งแหวนแกว่งที่มีความแม่นยำสูงพร้อมมอเตอร์ไฮดรอลิกสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
Slew bearing เป็นแบริ่งที่สามารถรับภาระตามแนวแกนภาระในแนวรัศมีและแรงบิดที่พลิกคว่ำ ภายใต้สถานการณ์ปกติแหวนแกว่งมีรูยึดของตัวเองรูหล่อลื่นและรูซีลเพื่อตอบสนองความต้องการที่แตกต่างกันของโฮสต์ต่าง ๆ ที่ทำงานภายใต้เงื่อนไขต่าง ๆ
คุณสมบัติ
1. อัตราทดเกียร์
การหมุนของไดรฟ์วงแหวนแกว่งลดความเร็วของสมาชิกขับเคลื่อนและยังเพิ่มแรงบิดของมันและเพิ่มขึ้นตามสัดส่วนเมื่อความเร็วลดลงอัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ของจำนวนกระทู้ในหนอนกับจำนวนฟัน ในล้อหนอนหรือเกียร์
2. หนอนนาฬิกาทราย
ไดรฟ์แกว่งของเรากำลังใช้เทคโนโลยีหนอนนาฬิกาทรายซึ่งรูปทรงของหนอนจะมีส่วนร่วมในการฟันมากขึ้นในเกียร์ การมีส่วนร่วมที่เพิ่มขึ้นนี้ส่งผลให้ฟันมีความแข็งแรงประสิทธิภาพและความทนทานมากขึ้น
3. ฟังก์ชั่น
Slewing ไดรฟ์ทำงานด้วยเทคโนโลยีหนอนมาตรฐานซึ่งหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับเคลื่อนสำหรับเกียร์โดยทั่วไปเพลาถูกขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้า และมันก็ล็อคตัวเอง
ข้อดี
1. หมุนได้ 360 องศา
2. สามารถติดตั้งเฟืองมอเตอร์ทางซ้ายหรือขวา
3. การกวาดล้างเกียร์ถูกกำหนดไว้แล้วก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การออกแบบที่กะทัดรัด
6. ล็อคตัวเอง; ไม่จำเป็นต้องเบรก
7. ฟันเฟืองขนาดเล็ก
พารามิเตอร์ประสิทธิภาพของ SE series
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
