จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SE3 |
|---|---|---|---|
| อัตราทดเกียร์: | 31: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 600Nm |
| โฮลดิ้งแรงบิด: | 1500Nm | แรงบิดเอียง: | 3000Nm |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามดวงอาทิตย์,ไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์ |
||

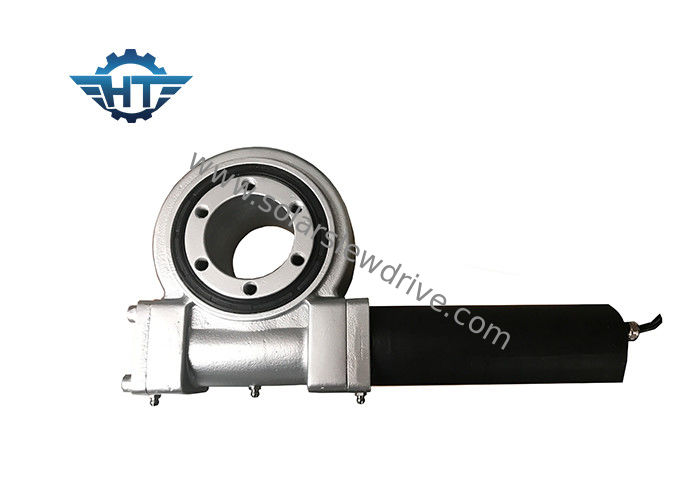

กล่องเกียร์ตัวติดตามแสงอาทิตย์แบบแกนเดี่ยวตัวหนอนจับคู่กับมอเตอร์ 12/24vdc สำหรับ Csp
ลักษณะ
ไดรฟ์แกว่งของเราประกอบด้วยที่อยู่อาศัยแบริ่งการแกว่ง, การปิดผนึก, หนอนห่อหุ้มและอุปกรณ์ฮาร์ดแวร์มาตรฐานอื่น ๆ นอกจากนี้เรายังสามารถจับคู่มอเตอร์ชนิดต่าง ๆ เช่น 12VDC หรือ 24VDC มอเตอร์เกียร์ดาวเคราะห์อิเล็กทรอนิกส์มอเตอร์ไฮดรอลิกซึ่งสามารถเคลื่อนที่ในทิศทางตามเข็มนาฬิกาและหมุนทิศทางตามเข็มนาฬิกาตามเข็มนาฬิกาด้วยประสิทธิภาพที่มั่นคงและมีประสิทธิภาพสูง
SE3 ไดรฟ์แบบแกนเดี่ยวขนาด 3 นิ้วมีการใช้งานที่กว้างขวางเช่นระบบติดตามแกนเดี่ยวแบบแบนระบบติดตามแบบเอียงรางพาราโบลารางเฟรสและสถานีพลังงาน heliostat
ข้อดี
1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์
2. 360 องศาการหมุนช่วง
3. ห่อหุ้มหนอนไดรฟ์ไว้ข้างใน
4. ติดต่อหลายฟันเพื่อให้แน่ใจว่าโหลดสูง
5. ฟังก์ชั่นล็อคตัวเอง
ข้อมูลทางเทคนิค
| SE พารามิเตอร์ประสิทธิภาพแบบจำลอง | ||||||||||||
| แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | อนุรักษ์ | ความแม่นยำ (องศา) | IP | ทำงานชั่วคราว (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | ที่ 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 204 |
หมายเหตุ: สำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL; สีมาตรฐานของเราคือ RAL 9006
