จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | ZSE1" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SE1 |
|---|---|---|---|
| อัตราทดเกียร์: | 32: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 400Nm |
| โฮลดิ้งแรงบิด: | 1800 Nm | แรงบิดเอียง: | 1000nm |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | มอเตอร์ไฮดรอลิก slew,ตัวติดตามแสงอาทิตย์ |
||

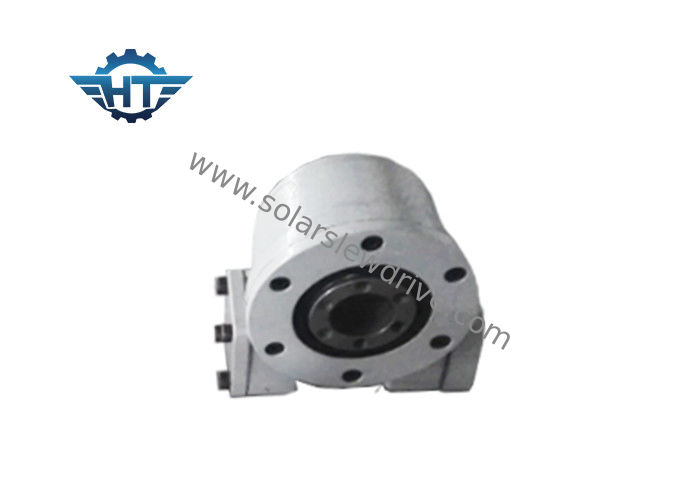

SE1 Worm Gear Slew Drive พร้อมมอเตอร์ไฟฟ้า 24vdc สำหรับระบบติดตามแสงอาทิตย์ Pv
รายละเอียดสินค้า
1. ประเภทของฟัน: ฟันลาน
2. แบริ่งโหลด: โหลดเบา
3. ประเภทไดรฟ์: มอเตอร์ขับเคลื่อน
4. เส้นผ่าศูนย์กลางของศูนย์หมุน: 40 มม
5. โมดูล: 5
6. จำนวนเพลาหนอน: 1
7. อัตราทดเกียร์: 28: 1
8. ประสิทธิภาพ: 40%
9. เกียร์ล็อคตัวเอง: ใช่
10. น้ำหนัก: 6 กิโลกรัม
การวาดภาพการขาย
ไดรฟ์ slewing ถูกนำมาใช้กันอย่างแพร่หลายในระบบติดตามแกนเดี่ยวแนวนอน, ระบบติดตามเดี่ยวเอียงและระบบติดตามแสงอาทิตย์ PV แกนคู่, ระบบหอพลังงานแสงอาทิตย์ heliostat, สถานีพลังงานรางพาราโบลิครางพลังงานแสงอาทิตย์, จานติดตามแสงอาทิตย์และระบบระบายความร้อนเชิงเส้นเฟรส เครนยก, คว้าไม้, อุปกรณ์การทำเหมือง, อุปกรณ์ตัด, แพลตฟอร์มการทำงานทางอากาศ, รถเครน, แท่นขุดเจาะ, เปิดตาราง, สายอัตโนมัติและอื่น ๆ
ข้อดี
1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์
2. 360 องศาการหมุนช่วง
3. ห่อหุ้มหนอนไดรฟ์ไว้ข้างใน
4. ติดต่อหลายฟันเพื่อให้แน่ใจว่าโหลดสูง
5. ฟังก์ชั่นล็อคตัวเอง
พารามิเตอร์ของ SE Series
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
หมายเหตุ: สำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
