จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE14" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SE14" |
|---|---|---|---|
| อัตราทดเกียร์: | 85: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 6550Nm |
| โฮลดิ้งแรงบิด: | 68000Nm | แรงบิดเอียง: | 54200Nm |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| โหลดตามแนวแกน: | 680 kN | โหลดเรเดียล: | 230 kN |
| เน้น: | solar tracker drive,slewing gear |
||
รายละเอียดสินค้า

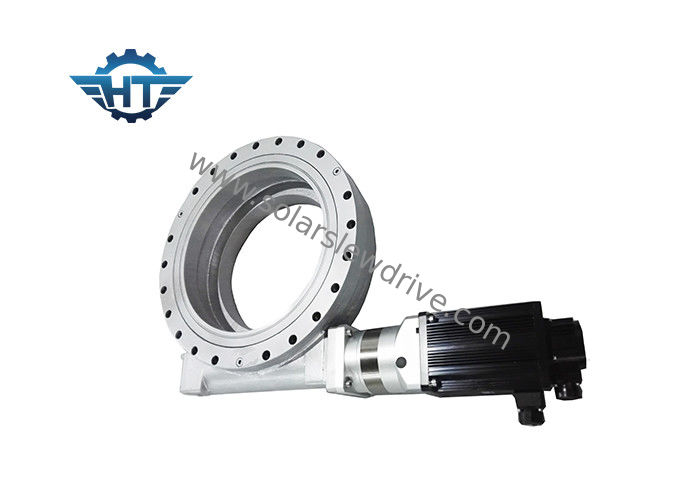

ประเภท: SE14 นิ้วแกว่งไดรฟ์
คุณสมบัติ:
1. ประเภทของฟัน: ฟันลาน
2. แบริ่งโหลด: โหลดเบา
3. ประเภทไดรฟ์: มอเตอร์ขับเคลื่อน
4. โมดูล: 5 / 3.75
5. จำนวนเพลาหนอน: 1
6. อัตราทดเกียร์: 85: 1
7. ประสิทธิภาพ: 40%
8. เกียร์ล็อคตัวเอง: ใช่
9 น้ำหนัก: 63 กก
Tilting Moment Torque: แรงบิดนี้คือแรงโน้มถ่วงที่คูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งที่แกว่ง หากแรงบิดที่เกิดขึ้นจริงมีค่ามากกว่าแรงบิดโมเมนต์ที่ได้รับการจัดอันดับการขับเคลื่อนแบบแกว่งจะถูกคว่ำ
โหลดเรเดียล: โหลดแนวตั้งถึงแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของตลับลูกปืนแกว่ง
โฮลดิ้งแรงบิด: มันเป็น แรงบิด ย้อนกลับเมื่อไดรฟ์หมุนกลับได้และชิ้นส่วนไม่เสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดโฮลดิ้ง
ล็อคตัวเอง: เฉพาะเมื่อมีการโหลดไดรฟ์แกว่งไม่สามารถย้อนกลับหมุนและเรียกว่าล็อคตัวเอง
ข้อมูลทางเทคนิค
| SE พารามิเตอร์ประสิทธิภาพแบบจำลอง | ||||||||||||
| แบบ | แรงบิดเอาท์พุทจัดอันดับ (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | อนุรักษ์ | ความแม่นยำ (องศา) | IP | ทำงานชั่วคราว (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 204 |
หมายเหตุ: สำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL; สีมาตรฐานของเราคือ RAL 9006
