สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE5" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE 5 |
---|---|---|---|
อัตราทดเกียร์: | 37: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 800 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 9200 นิวตันเมตร | แรงบิดเอียง: | 6000 นิวตันเมตร |
อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
ฟันเฟือง: | ≤ 0.1 | ลักษณะการทำงาน: | แกนคู่ |
แสงสูง: | มอเตอร์ไดรฟ์หนอน,worm drive motor |

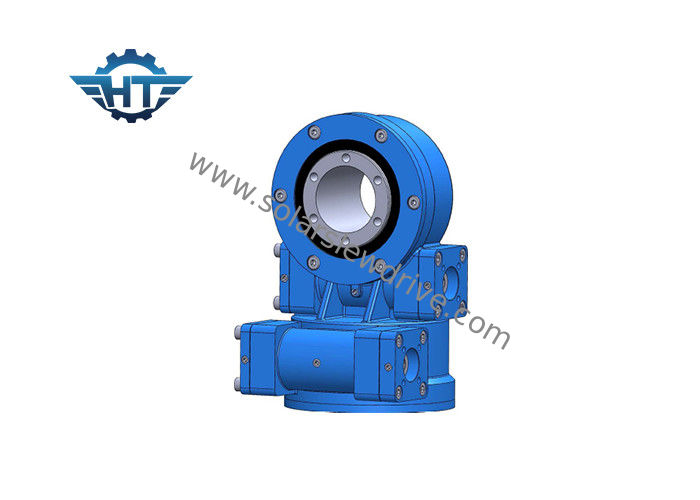

SDE5 ความเร็วต่ำการหมุนแกนคู่เลื่อนไดรฟ์พร้อมใบรับรอง ISO9001 / CE สำหรับเครื่องติดตามแสงอาทิตย์
ลักษณะ
สมรรถนะของไดรฟ์แกว่งนั้นมีตั้งแต่ 6kNm ถึง 220kNm ของแรงบิดในการถือ 200Nm ถึง 63kNm ของแรงบิดออก, 500Nm ถึง 271kNm ของกำลังโหลดโมเมนต์พลิกคว่ำและอัตราส่วนการลดเกียร์ 30: 1 สูงสุด 156,600: 1 การติดตั้งสามารถทำได้ทั้งแนวนอนแนวตั้งหรือข้ามหลายแกนรวมกัน
การติดตั้งในแนวตั้ง
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งที่อ้างถึงรูปวาดที่แนบมาในแอพพลิเคชั่นพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้น
สำหรับการใช้งานอื่น ๆ ทิศทางการติดตั้งจะขึ้นอยู่กับการประเมินระดับการป้องกันและมันจะดีกว่าสำหรับการป้องกันที่ดีขึ้น
การติดตั้งแนวนอน
ขอแนะนำให้ติดตั้งไดรฟ์สำหรับการแกว่งคว่ำลงบนแกนแอซิมัทในแอปพลิเคชันพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้นและเพิ่มการป้องกันสำหรับแกนระดับความสูง
สำหรับการใช้งานอื่น ๆ ทิศทางการติดตั้งจะขึ้นอยู่กับการประเมินระดับการป้องกันและมันจะดีกว่าสำหรับการป้องกันที่ดีขึ้น
ไดรฟ์แกว่งคู่แกนจะติดตั้งสองทิศทาง
ความได้เปรียบ
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. ใช้เวิร์มตัวห่อหุ้ม
3. ผลักภาระให้มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีขึ้น
ข้อมูลทางเทคนิค
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
หมายเหตุ: ขนาดและพารามิเตอร์ข้างต้นอาจมีการปรับปรุงหรือปรับเปลี่ยนสำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
applicatons
ระบบติดตามแสงอาทิตย์แบบเข้มข้นโดยการใช้ไดรฟ์แกว่งคู่แกนบนระบบพลังงานแสงอาทิตย์ซึ่งต้องการความต้องการประสิทธิภาพสูงของไดรฟ์แกว่ง
