สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE21" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | หมายเลขรุ่น: | SDE21 |
---|---|---|---|
ชนิด: | หนอนและ Wormwheel | เวลาชีวิต: | 30 ปี |
OEM: | ที่มีจำหน่าย | ใบสมัคร: | ระบบติดตามดวงอาทิตย์ |
อัตราส่วน: | 125 | ที่อยู่อาศัยล้อมรอบ: | ใช่ |
แสงสูง: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |

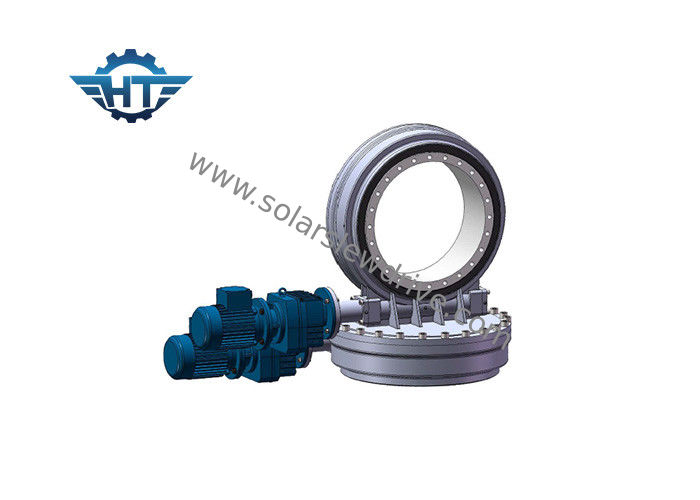

ที่อยู่อาศัยเกียร์ Helical ที่อยู่อาศัยสองแกน Slew Drive รุ่น SDE21 พร้อมมอเตอร์ AC 380 สำหรับ Solar Tracker
ลักษณะ
ประสิทธิภาพ
ไดรฟ์ Slew ใช้เทคโนโลยีหนอนนาฬิกาทรายที่ได้รับสิทธิบัตรเพื่อให้การควบคุมและสนับสนุนการเคลื่อนไหวสูงสุดเฟืองตัวหนอนของเรามีส่วนร่วม 5 ถึง 11 ฟันที่ระยะพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทรายซึ่งมีความแข็งแรงของฟันมากกว่าเวิร์มมาตรฐานทำให้กล่องเกียร์มีเสถียรภาพและความแข็งแรงมากขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
การประยุกต์ใช้งาน
แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์การแกว่งแบบสองแกนนั้นเป็นตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์แอปพลิเคชันอื่น ๆ รวมถึงลิฟท์ยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวที
ข้อมูลจำเพาะ Positioner แกนคู่ SDE
ความเชื่อถือได้
ไดรฟ์แกว่งสองแกน SDE มั่นใจได้ว่าจะมีอายุการใช้งานยาวนานถึง 30 ปีในตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเรามีคุณสมบัติส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อเพิ่มอายุการใช้งานของฟิลด์
pplications
azimuth & Elevation การรวมกันและการออกแบบแบบปิดสามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพการผลิตกระแสไฟฟ้า
ข้อมูลทางเทคนิคไดรฟ์สองแกน Slew
แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
