จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | ชนิด: | หนอนและ Wormwheel |
|---|---|---|---|
| เวลาชีวิต: | 30 ปี | ใบสมัคร: | เครื่องติดตามแสงอาทิตย์แบบแกนคู่ |
| อัตราทดเกียร์: | 57 | ที่อยู่อาศัยล้อมรอบ: | ใช่ |
| ฟันเฟือง: | น้อยกว่า 0.1 องศา | อนุรักษ์: | 40% |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,ไดรฟ์แกว่งขนาดเล็ก |
||
50Mn / 42CrMo วัสดุแกนคู่เลื่อนไดรฟ์โฮลดิ้งแรงบิด 13 KNm สำหรับตัวติดตามแสงอาทิตย์
ลักษณะ

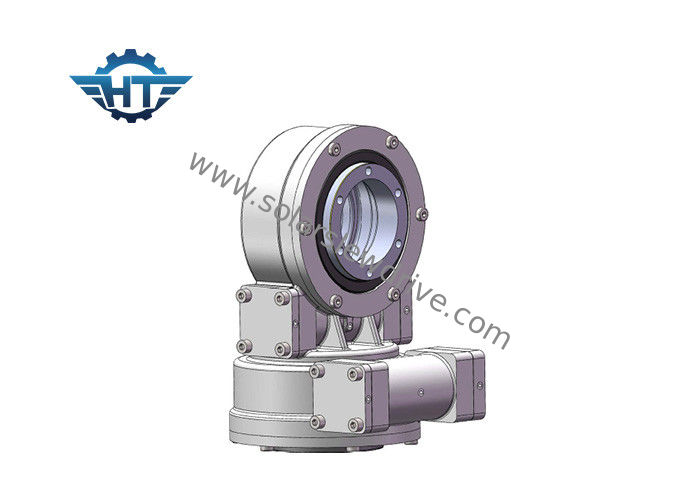

SDE7 Slewing Drive สำหรับเครื่องติดตามแสงอาทิตย์แบบสองแกน
ชื่อแบรนด์: HT
หมายเลขรุ่น: SDE3A
สภาพ: ใหม่
ให้บริการหลังการขาย: วิศวกรพร้อมให้บริการในต่างประเทศเครื่องจักร
แรงบิดออก: 2000 Nm
แรงบิดโมเมนต์ดัดเอียง: 13500 N, m
แรงบิดโฮลดิ้ง: 13200 นิวตันเมตร
คะแนนแกน: 34 KN
คะแนนเรเดียล: 58 KN
อัตราทดเกียร์: 57: 1
ติดตามความแม่นยำ: ≤ 0.1 °
มอเตอร์: 12V, 24V, DC motor, 380V, 220V AC motor
น้ำหนักสุทธิ: 56 กิโลกรัม
เวลาการส่งมอบ: ภายใน 15 วันทำการหลังจากยืนยันการสั่งซื้อและการชำระเงินที่ได้รับ
ข้อดี
azimuth & Elevation การรวมกันและการออกแบบแบบปิดสามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพการผลิตกระแสไฟฟ้า
FRB ที่ใช้การออกแบบแบบรวมได้รับความแข็งแกร่งที่ดีขึ้นทนต่อแรงกระแทกได้ดีขึ้นสามารถทนต่อสภาพแวดล้อมที่รุนแรงของทะเลทรายและอื่น ๆ
ประสิทธิภาพ
ไดรฟ์ Slew ใช้เทคโนโลยีหนอนนาฬิกาทรายที่ได้รับสิทธิบัตรเพื่อให้การควบคุมและสนับสนุนการเคลื่อนไหวสูงสุดเฟืองตัวหนอนของเรามีส่วนร่วม 5 ถึง 11 ฟันที่ระยะพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทรายซึ่งมีความแข็งแรงของฟันมากกว่าเวิร์มมาตรฐานทำให้กล่องเกียร์มีเสถียรภาพและความแข็งแรงมากขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
การประยุกต์ใช้งาน
แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์การแกว่งแบบสองแกนนั้นเป็นตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์แอปพลิเคชันอื่น ๆ รวมถึงลิฟท์ยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวที
ข้อมูลจำเพาะ Positioner แกนคู่ SDE
1) SDE ซีรีส์แกว่งไดรฟ์ใช้กันอย่างแพร่หลายสำหรับชิ้นส่วนหมุนญาติของติดตามแสงอาทิตย์
2) แกนคู่ติดตามของ PV แสงอาทิตย์และพลังงานแสงอาทิตย์
ความเชื่อถือได้
ไดรฟ์แกว่งสองแกน SDE มั่นใจได้ว่าจะมีอายุการใช้งานยาวนานถึง 30 ปีในตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเรามีคุณสมบัติส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อเพิ่มอายุการใช้งานของฟิลด์
ข้อมูลทางเทคนิคของซีรี่ส์ SDE
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
