ไดรฟ์สองแกน Slew
Created with Pixso. ไดรฟ์เกียร์หนอน SDE5 ที่ปิดล้อมสำหรับไดรฟ์สองแกน GPS ระบบติดตามดวงอาทิตย์สำหรับสองทิศทาง

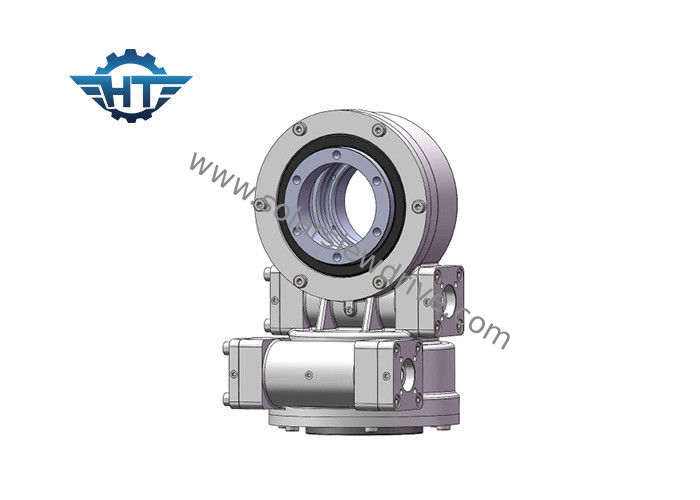

ไดรฟ์เกียร์หนอน SDE5 ที่ปิดล้อมสำหรับไดรฟ์สองแกน GPS ระบบติดตามดวงอาทิตย์สำหรับสองทิศทาง

Brand Name: HangTuo
Model Number: SDE5"
MOQ: 1 ชิ้น
ราคา: USD 280~504 / pc
Delivery Time: 15 ~ 45 วัน
Payment Terms: L/c, T/T ตะวันตกสหภาพ
Detail Information
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE, ISO9001
วัสดุ:
50 ล้าน, 42CrMo, QT
แบบ:
สองแกน 7 นิ้ว
อัตราทดเกียร์:
57: 1
แรงบิดเอาต์พุต:
0.8 kNm
โฮลดิ้งแรงบิด:
6 กิโลนิวตัน
แรงบิดเอียง:
9.2 กิโลนิวตัน
อย่างมีประสิทธิภาพ:
40%
ทำงานชั่วคราว:
-30 องศาเซลเซียส ~ + 120 องศาเซลเซียส
รายละเอียดการบรรจุ:
กล่องไม้อัด
สามารถในการผลิต:
2000 ชิ้นต่อเดือน
เน้น:

ไดรฟ์แหวนแกว่ง

,

มอเตอร์ไดรฟ์หนอน

Product Description

SDE5 Worm Gear Slewing Drive สำหรับระบบ GPS Sun Tracking สองแกนสำหรับสองทิศทาง



Descripiton



รุ่น: SDE7
สถานที่กำเนิด: ฉางโจวประเทศจีน
ยี่ห้อ: HT
ประเภท: สิ่งที่ส่งมา
วัสดุ: 42CrMo, 50 ล้าน
แรงบิดขาออก: 800N.m
แรงบิดโมเมนต์เอียง: 6000 นิวตันเมตร
โฮลดิ้งแรงบิด: 9200 Nm
คะแนนแกนคงที่: 133 KN
คะแนนคงที่รัศมี: 53 KN
พิกัดแนวแกนแบบไดนามิก: 32 KN
เรเดียนเรตติ้งแบบไดนามิก: 28KN
อัตราทดเกียร์: 57: 1
ประสิทธิภาพ: 40%



ไดรฟ์แกว่งของ Hangtuoประกอบด้วยตัวเรือนแบริ่งการแกว่งการปิดผนึกตัวหนอนห่อหุ้มด้วยอะไหล่ที่เสร็จสมบูรณ์บางส่วนเรายังสามารถผลิตมอเตอร์อิเล็กทรอนิกส์และมอเตอร์ไฮดรอลิกที่ใช้สำหรับไดรฟ์แกว่งซึ่งสามารถย้าย ทิศทางตามเข็มนาฬิกาและหมุนทิศทางตามเข็มนาฬิกาตามเข็มนาฬิกา



ความได้เปรียบ



1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง

2. ใช้เวิร์มตัวห่อหุ้ม

3. ผลักภาระให้มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน

4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีขึ้น



ชาร์ตแสดงประสิทธิภาพของซีรีย์ SDE



แบบ อัตราส่วน แรงบิดขาออก (Nm) แรงบิดเอียง (Nm) แรงบิดโฮลดิ้ง (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) อย่างมีประสิทธิภาพ แม่นยำสูง (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31: 1 600 1500 5800 10 15 40% ≤0.1 ใช่ 25
5" 37: 1 800 6000 9200 16 27 40% ≤0.1 ใช่ 34
7" 57: 1 2000 7500 13200 34 58 40% ≤0.1 ใช่ 56
9" 61: 1 4300 16000 27200 60 130 40% ≤0.1 ใช่ 92
12" 78: 1 5800 25000 40560 77 190 40% ≤0.1 ใช่ 160
14" 85: 1 6750 48000 44200 110 230 40% ≤0.1 ใช่ 224
17" 102: 1 9460 67000 53040 142 390 40% ≤0.1 ใช่ 320
21" 125: 1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 492
25" 150: 1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 705



หมายเหตุ: ขนาดและพารามิเตอร์ข้างต้นอาจมีการปรับปรุงหรือปรับเปลี่ยนสำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา



การจำแนกและการวาดภาพ

มักจะมีประเภทแกนเดี่ยวประเภทแกนคู่, ประเภทแนวตั้งและหนอนแบบคู่จาก 3 ถึง 25 นิ้ว, สำหรับรายละเอียดกรุณาติดต่อเราสำหรับการวาดภาพการขาย



ตัวอย่างเช่นภาพวาดการขาย SDE5 นิ้ว:



มิติการติดตั้ง:

ไดรฟ์เกียร์หนอน SDE5 ที่ปิดล้อมสำหรับไดรฟ์สองแกน GPS ระบบติดตามดวงอาทิตย์สำหรับสองทิศทาง 0
