จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE 21 " |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | อัตราทดเกียร์: | 125: 1 |
|---|---|---|---|
| แรงบิดเอาท์พุทจัดอันดับ: | 16 กิโลนิวตัน | โฮลดิ้งแรงบิด: | 89 กิโลนิวตัน |
| แรงบิดเอียง: | 65 kNm | สีมาตรฐาน: | RAL 9006 |
| ฟันเฟือง: | น้อยกว่า 0.1 องศา | ประเภทการหมุน: | แกนคู่ |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,ไดรฟ์แกว่งขนาดเล็ก |
||

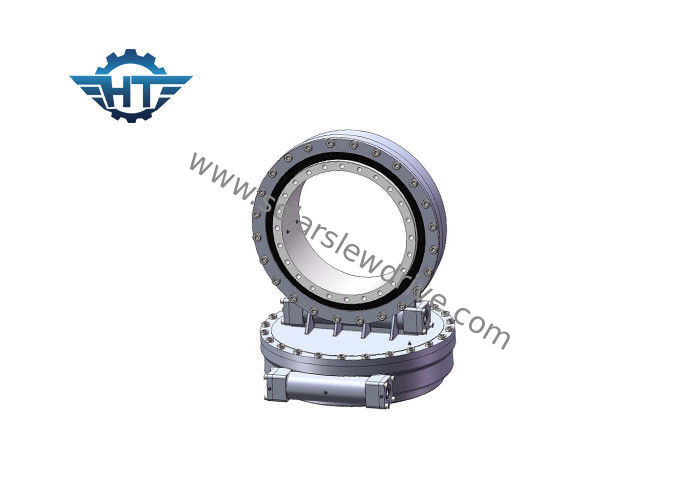

SDE 21 อัตราทดเกียร์ 125/1 Worm Gear Slew Drive ตัวเรือนที่อยู่อาศัยที่หุ้มไว้สำหรับ CPV
ข้อได้เปรียบของผลิตภัณฑ์
SDE3 SDE7 SDE21 ISO9001 / CE รับรองเกียร์หนอนไดรฟ์ฆ่าสำหรับติดตามดวงอาทิตย์
1) แรงบิดออกที่สูงขึ้นและโหลดโฮลดิ้ง
2) การติดตามความแม่นยำสูงสุด
3) ความต้านทานการกัดกร่อนที่แข็งแกร่งและปิดผนึกที่มีประสิทธิภาพ
ใบสมัคร
SDE3, SDE7, SDE21 แกนคู่แกว่งไดรฟ์แกว่งแบริ่งแกว่งสำหรับพลังงานแสงอาทิตย์
ลักษณะ
ไดรฟ์แบบสโลว์ใช้สำหรับการส่งกำลังตามแนวแกนและแนวรัศมีพร้อมกันรวมถึงการส่งผ่านช่วงเวลาการเอียงไดรฟ์ Slew ประกอบด้วยวงแหวนบอลหรือลูกกลิ้ง, ไดรฟ์ไฮดรอลิกหรือไฟฟ้าและตัวเรือนที่ล้อมรอบอย่างสมบูรณ์ไดรฟ์ซีรีส์ SE แบบสโลว์ถูกออกแบบมาพร้อมกับเฟืองตัวหนอน
แผ่นข้อมูลของไดรฟ์แกว่งคู่แกน
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 7 |
หมายเหตุ: ขนาดและพารามิเตอร์ข้างต้นอาจมีการปรับปรุงหรือปรับเปลี่ยนสำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RALสีมาตรฐานของเราคือ RAL 9006
แอปพลิเคชันฟิลด์
| สนามพลังลม | เครื่องจักรกลโลหะ |
| อุตสาหกรรมเบา | อุปกรณ์หนัก |
| Port / Marine Machiner | ผลิตภัณฑ์ทางทหาร |
| เครื่องจักรสำหรับงานก่อสร้าง | อุปกรณ์งานเหล็ก |
| โรงบำบัดน้ำเสีย | เครื่องจักรกลการเกษตร |
แกว่งไดรฟ์สำหรับระบบติดตามดวงอาทิตย์แบบสองแกน
