จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | แบบ: | SDE3 |
|---|---|---|---|
| อัตราทดเกียร์: | 31: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 600 Nm |
| โฮลดิ้งแรงบิด: | 1,500 นิวตันเมตร | แรงบิดเอียง: | 5800 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| ฟันเฟือง: | น้อยกว่า 0.1 องศา | ประเภทการหมุน: | แนวนอนและแนวตั้ง |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |
||

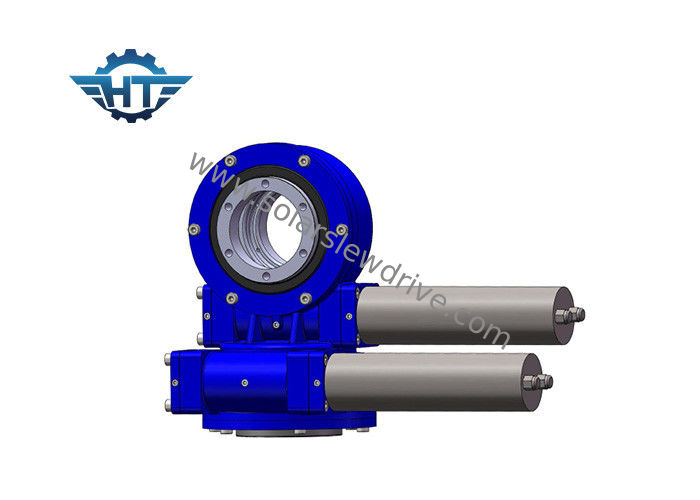

ไดรฟ์เกียร์แบบแกว่งคู่พร้อมกับมอเตอร์เพื่อติดตามดวงอาทิตย์ในแนวตั้งและแนวนอน
ลักษณะ
ตัวติดตามแสงอาทิตย์ประกอบด้วยส่วนต่าง ๆ รวมถึงอัลกอริทึมการติดตามดวงอาทิตย์ชุดควบคุมระบบกำหนดตำแหน่งระบบกลไกขับเคลื่อนอุปกรณ์ตรวจจับอุปกรณ์ป้องกันลมท่อและกระบอกความต้องการพลังงานที่เพิ่มขึ้นจากความผันผวนของราคาน้ำมันเชื้อเพลิงการเพิ่มประสิทธิภาพของแผงโซลาร์เซลล์โดยการใช้เครื่องติดตามแสงอาทิตย์และความต้องการผลิตภัณฑ์ที่เพิ่มขึ้นคาดว่าจะช่วยหนุนการเติบโตของตลาดเครื่องติดตามแสงอาทิตย์โดยรวม
ไดรฟ์ Slewing เป็นส่วนสำคัญในตัวติดตามแสงอาทิตย์ด้วยการใช้แบริ่งแกว่งเป็นองค์ประกอบหลักของไดรฟ์แกว่งสามารถแบกแรงตามแนวแกนแรงรัศมีและช่วงเวลาการเอียงพร้อมกัน
ระบบติดตามดวงอาทิตย์แบบสองแกนเป็นหนึ่งในแอพพลิเคชั่นของไดรฟ์แกว่ง
คุณสมบัติ
1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์
2. ห่อหุ้มหนอนไดรฟ์ไว้ข้างใน
3. ติดต่อหลายฟันเพื่อให้แน่ใจว่าโหลดสูง
4. ฟังก์ชั่นล็อคตัวเอง
ไดรฟ์แกว่งคู่แกนถูกนำมาใช้ในการติดตามแสงอาทิตย์แกนคู่, heliostats, ไฟฟ้าโซลาร์เซลล์เข้มข้น (CPV) และเสาอากาศดาวเทียม
ด้วยการใช้ไดรฟ์แกว่งสองแกนบนระบบสุริยจักรวาลแผงจะเน้นไปที่ดวงอาทิตย์เสมอไม่ว่าจะเป็นฤดูเวลาหรือกลางวันทัศนคติของภูมิภาคสามารถให้เจ้าของโครงการได้รับความจุไฟฟ้ามากขึ้นถึง 40%และทำให้ได้ผลผลิตมากขึ้น
ข้อมูลทางเทคนิค ของไดรฟ์แกว่งคู่แกน
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
หมายเหตุ: ขนาดและพารามิเตอร์ข้างต้นอาจมีการปรับปรุงหรือปรับเปลี่ยนสำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
