จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE 3 |
|---|---|---|---|
| อัตราทดเกียร์: | 31: 1 | สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Hangtuo | สี: | รหัส RAL |
| ตัวเลือกมอเตอร์: | มอเตอร์ไฟฟ้าและไฮดรอลิก | การประกัน: | 36 เดือน |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,ไดรฟ์แกว่งขนาดเล็ก |
||
SDE3 ความแม่นยำสูงสุด Slew Drive Gear สำหรับ Heliostat และ Dual Axis Solar ระบบติดตาม
รายละเอียดด่วน
·สถานที่กำเนิด: จีน (แผ่นดินใหญ่)
·ชื่อแบรนด์: Hangtuo
·หมายเลขรุ่น: ไดรฟ์แกว่งคู่แกน
·ประเภท: ไดรฟ์ slew, ไดรฟ์แกว่งสองแกน
·ชื่อผลิตภัณฑ์: heliostat ไดรฟ์แกว่งคู่แกน
·การใช้งาน: สถานีพลังงานแสงอาทิตย์ heliostat tower
·มอเตอร์: DC หรือ AC หรืออื่น ๆ
·ขนาด: 3-21 นิ้ว
·อายุการใช้งาน: 30 ปี
·รับประกัน: 36 เดือน
·ระดับการป้องกัน: IP55 / IP66
· OEM: ได้รับการยอมรับ
·สี: ตามที่ร้องขอ

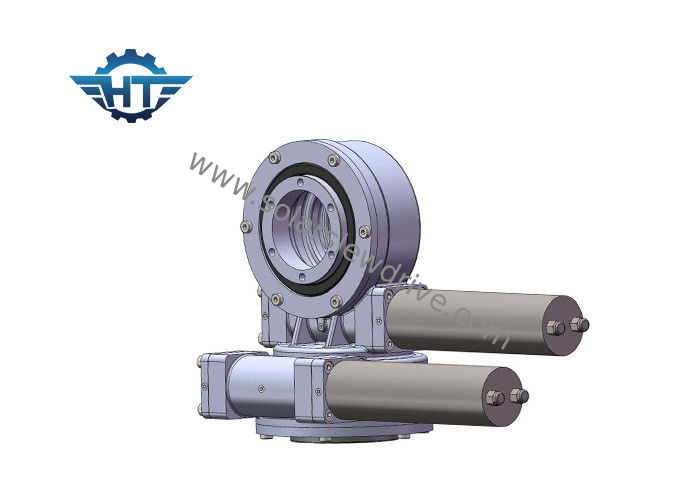

ไดรฟ์แกว่งคู่แกน SDE3
Hangtuo Slewing Drive เป็นผู้ผลิตไดรฟ์แกว่งมืออาชีพวิจัยและพัฒนาซึ่งถูกนำมาใช้กันอย่างแพร่หลายในพลังงานใหม่ (แกนเดี่ยวและสองแกน PV / CPV / CSP ระบบติดตามแสงอาทิตย์, พลังงานลม), เครื่องจักรวิศวกรรม (เครื่องจักรก่อสร้างทางเท้าท่าเรือและพื้นที่เหมือง ) เครื่องรับสัญญาณดาวเทียมและช่องอื่น ๆ
ในการพัฒนาผลิตภัณฑ์ใหม่อย่างต่อเนื่องอัปเดตไดรฟ์ slewing ของเราได้รับการออกแบบด้วยแหวนแกว่งและเพลาหนอนนาฬิกาทรายจากจุดสัมผัสดั้งเดิมไปยังพื้นผิวสัมผัสซึ่งมีข้อดีของแรงบิดเอาต์พุตที่แข็งแกร่งการหมุนที่ราบรื่น โหลดตามแนวแกนและแรงบิดโมเมนต์ดัด
มีหลายรูปแบบของการผลิตใน บริษัท ของเราจาก 3 '' ถึง 25 '' (เส้นผ่าศูนย์กลางร่องน้ำ) ไดรฟ์แกว่งสามารถปรับแต่งเพื่อตอบสนองความต้องการพิเศษสำหรับการประยุกต์ใช้พลังงานและเครื่องจักรวิศวกรรมใหม่การผลิตของเราถูกเลือกโดยลูกค้าต่างประเทศ และบ้านที่มีคุณภาพและชื่อเสียงที่เชื่อถือได้
คุณสมบัติ
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. ใช้เวิร์มตัวห่อหุ้ม
3. ผลักภาระให้มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีขึ้น
แผนภูมิประสิทธิภาพของไดรฟ์แกว่งคู่แกน
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
หมายเหตุ: ขนาดและพารามิเตอร์ข้างต้นอาจมีการปรับปรุงหรือปรับเปลี่ยนสำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
