สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE21" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | หมายเลขรุ่น: | SDE21 |
---|---|---|---|
OEM: | ที่มีจำหน่าย | ใบสมัคร: | โซล่าร์ทาวเวอร์และ PV เข้มข้น |
อัตราส่วน: | 125 | ที่อยู่อาศัยล้อมรอบ: | ใช่ |
การประกัน: | 3 ปี | เวลาชีวิต: | 30 ปี |
วิธีการหมุน: | สองทิศทาง | ||
แสงสูง: | ไดรฟ์แหวนแกว่ง,ไดรฟ์แกว่งขนาดเล็ก |

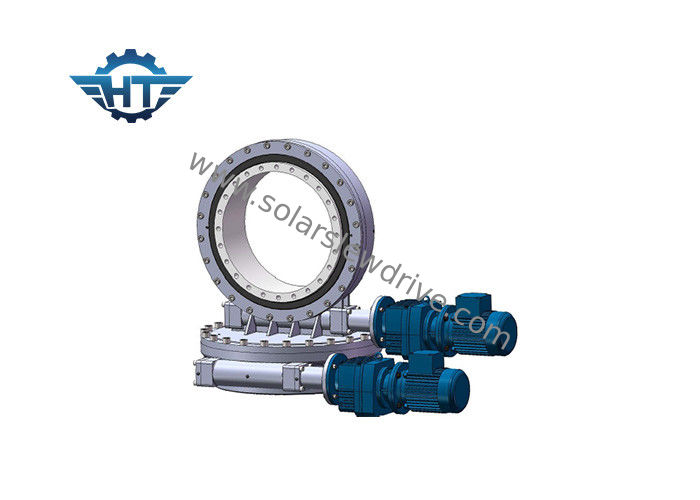

ล็อคเฟืองตัวหนอนหนอน SDE ซีรีย์ล็อคตัวเองใช้สำหรับทาวเวอร์พืชเข้มข้นและ CPV
ไดรฟ์สองแกนความแม่นยำสูงที่มีความแม่นยำสูงสำหรับตัวติดตามแสงอาทิตย์
โดยทั่วไปแล้วไดรฟ์เกียร์แกว่งฆ่าที่ใช้ในเครื่องจักรพอร์ตยานพาหนะก่อสร้างพิเศษรถพ่วงรถเครนทุกชนิดแพลตฟอร์มการทำงานทางอากาศทุกวันนี้ตามคำขอพลังงานสะอาดทั่วโลกไดรฟ์การแกว่งถูกใช้อย่างกว้างขวางในระบบติดตามดวงอาทิตย์กังหันลมขนาดเล็ก
Hangtuo เป็นอุปกรณ์ที่มีเครื่องจักรขั้นสูงสำหรับการผลิตการประกอบการตรวจสอบกระบวนการทดสอบและการทำความสะอาดอัตโนมัติและการทาสีและการเคลือบพลังงาน
ไดรฟ์ Slewing เป็นการรวมกันของแหวน Slewing กับหนอนนาฬิกาทรายซึ่งจะให้สัมผัสกับฟันมากขึ้นแรงบิดของไดรฟ์ที่เพิ่มขึ้นและการหมุนที่นุ่มนวลขึ้น
คุณสมบัติ
1. โหลดรัศมีและแนวแกนและช่วงเวลาการเอียงพร้อมกัน
2. ประหยัดพื้นที่ในสิ่งอำนวยความสะดวก
3. ความจุโหลดสูงสุดในการออกแบบที่กะทัดรัด
4. อายุการใช้งานที่กว้างขวาง
5. แรงบิดผลผลิตสูงและโหลดโฮลดิ้ง
6. การติดตามความแม่นยำสูงสุด
7. ความต้านทานการกัดกร่อนที่แข็งแกร่งและปิดผนึกที่มีประสิทธิภาพ
รายการชิ้นส่วนที่สำคัญ
1 ฐานที่อยู่อาศัย
2, แหวนแกว่ง
3 ร่องน้ำ
4, ตราประทับ
5 แผ่นด้านบน
6, ไดรฟ์ (มอเตอร์ไฮดรอลิ / มอเตอร์อิเล็กทรอนิกส์)
7 อะแดปเตอร์มอเตอร์
8 โอริง
9, อินพุตรู
10, เพลาตรงข้ามกับมอเตอร์
11, End Cap
12 ปก
13, ตัวเข้ารหัส
ข้อดี
1. เราสามารถจัดหาขนาดต่างๆของไดรฟ์แกว่งของ
2. ช่วงเส้นผ่าศูนย์กลาง: 3 นิ้ว ----- 25 นิ้ว, ช่วงน้ำหนัก: 25 กิโลกรัม -------- 705kg
3. การออกแบบและผลิตตามความต้องการของลูกค้า OEM แกว่งไดรฟ์
4. ที่มีคุณภาพสูง, ราคาที่แข่งขัน, การส่งมอบให้และบริการที่ดีที่สุด
มาตรฐาน
ISO9001: 2008, CE
พารามิเตอร์ไดรฟ์สองแกนเลื่อน
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
