จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE3 |
|---|---|---|---|
| ประเภท: | หนอนและ Wormwheel | การประกัน: | 3 ปี |
| การสนับสนุนทางเทคนิค: | ชีวิตทั้งชีวิต | ใบสมัคร: | ระบบติดตามดวงอาทิตย์ |
| อัตราส่วน: | 31: 1 | เวลาชีวิต: | 30 ปี |
| ระดับการป้องกัน: | IP66 | ||
| แสงสูง: | มอเตอร์ไดรฟ์หนอน,worm drive motor |
||

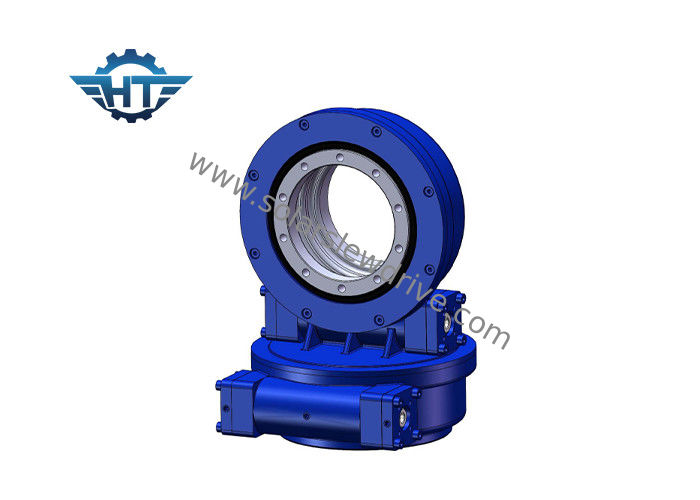

ไดรฟ์ติดตามพลังงานแสงอาทิตย์ SDE3 ขนาดเล็กพร้อมมอเตอร์เกียร์ดาวเคราะห์ 24 VDC สำหรับตัวติดตามสองแกน
เราขอนำเสนอไดรฟ์แกว่ง SDE3 ขนาดเล็กใช้สำหรับตัวติดตามแสงอาทิตย์แบบแกนคู่พร้อมแผงโซลาร์เซลล์ขนาด 3-5 ตารางเมตร
ประเภท: Slew bearing สำหรับระบบติดตามแสงอาทิตย์
ชื่อยี่ห้อ: Hangtuo
หมายเลขรุ่น: SDE3.5
อัตราทดเกียร์: 31: 1
คำอธิบายของไดรฟ์แกว่ง
ระบบติดตามพลังงานแสงอาทิตย์ที่อยู่อาศัยปิดล้อมไดรฟ์ที่มีความจุโมเมนต์เอียง
Slewing drive ส่วนใหญ่ประกอบด้วยแบริ่งแกว่งเพลาตัวหนอนและมอเตอร์ (AC, DC, ไฮดรอลิก)นอกจากนี้ยังสามารถรับภาระตามแนวแกนโหลดแนวรัศมีและช่วงเวลาการเอียงข้อได้เปรียบหลักคือติดตั้งบำรุงรักษาและประหยัดพื้นที่ในการติดตั้งได้อย่างง่ายดาย
SDE ไดรฟ์ Slew ที่อยู่อาศัยแบบปิดช่วยให้การเคลื่อนย้ายกำลังในอุตสาหกรรมต่างๆและเหมาะสำหรับสถานการณ์ที่ต้องใช้ทั้งแรงบิดในการรับน้ำหนักและการหมุนจากกระปุกเกียร์เดียวกันการใช้งานทั่วไป ได้แก่ เครื่องติดตามพลังงานแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์เครนรถบรรทุกลิฟท์คนอุปกรณ์สาธารณูปโภคสิ่งที่แนบมากับอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครื่องจัดการยางรถขุดและลิฟท์ยานยนต์
สิ่งที่ส่งมา ไดรฟ์ฆ่าที่อยู่อาศัยให้การรองรับโหลดและแรงบิดในการหมุนที่ควบคุมได้ในตัวติดตามแสงอาทิตย์ทั้งแบบแกนเดี่ยวและแบบคู่ตัวติดตามแสงอาทิตย์ในตัวของเราใช้สำหรับการทดสอบวงจรชีวิตแบบเร่งของแรงบิดที่ใช้โหลดตามแนวรัศมีและแนวแกนและการเคลื่อนที่แบบพลิกคว่ำมีโครงสร้างกรงถ่วงน้ำหนักพิเศษเพื่อให้เราสามารถเลียนแบบแผง PV ได้ถึง 120 ตารางเมตร
ไดรฟ์แกว่งเป็นกระปุกเกียร์ที่สามารถรับโหลดตามแนวรัศมีและแนวแกนได้อย่างปลอดภัยรวมทั้งส่งแรงบิดสำหรับการหมุนการหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนด้วยกันไดรฟ์แบบสวิงทำโดยการผลิตเกียร์แบริ่งซีลตัวเรือนมอเตอร์และส่วนประกอบเสริมอื่น ๆ และประกอบเข้ากับกระปุกเกียร์สำเร็จรูป
Slewing drive ถูกนำไปใช้อย่างแพร่หลายในรถพ่วงแบบแยกส่วนเครนอุปกรณ์จับไม้แพลตฟอร์มการทำงานทางอากาศระบบโซลาร์แทร็กระบบพลังงานลมเป็นต้น
ไดรฟ์แบบแกว่งเหมาะสำหรับพื้นที่ละติจูดสูงและประสิทธิภาพของการผลิตไฟฟ้าจะเพิ่มขึ้นมากกว่า 35% ซึ่งช่วยเพิ่มประสิทธิภาพของระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ได้อย่างมีนัยสำคัญ
สำหรับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวในแนวนอนเพลาหลักของแผงโซลาร์เซลล์จะปรับมุมเพื่อติดตามมุมที่ลดลงอย่างแม่นยำไดรฟ์แกว่งชนิดนี้ใช้กับพื้นที่ละติจูดต่ำเท่านั้น
ด้วยการใช้แบริ่งแกว่งเป็นส่วนประกอบหลักทำให้ไดรฟ์แกว่งสามารถรับแรงตามแนวแกนแรงรัศมีและโมเมนต์การเอียงได้พร้อมกันSlewing drive ใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์
ระบบติดตามแสงอาทิตย์แบ่งออกเป็นระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวแนวนอนตัวติดตามแกนเดี่ยวแบบเอียงและระบบติดตามแสงอาทิตย์แบบแกนคู่
ไดรฟ์แกว่งที่ใช้ในระบบติดตามแสงอาทิตย์ส่วนใหญ่เป็นแกนเดี่ยว (ซีรีส์ SE) แกนคู่ (ซีรี่ส์ SDE) และประเภทแนวตั้ง (ซีรีส์ VE)และรุ่นที่ใช้กันทั่วไป ได้แก่ SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9
ความน่าเชื่อถือ
ระบบขับเคลื่อนแบบแกว่งสองแกน SDE ของเรามั่นใจได้ถึงอายุการใช้งานภาคสนาม 30 ปีในการวางตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเราตรวจสอบคุณสมบัติของส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001 การรับรอง CE เพื่อเพิ่มอายุการใช้งานภาคสนาม
ประสิทธิภาพ
ไดรฟ์สังหารของเราใช้เทคโนโลยีตัวหนอนนาฬิกาทรายที่จดสิทธิบัตรแล้วเพื่อให้การควบคุมและการเคลื่อนไหวสูงสุดรองรับเฟืองตัวหนอนของเราประกอบไปด้วยฟัน 5 ถึง 11 ซี่บนแนวพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทรายซึ่งมีความผูกพันของฟันสูงกว่าเวิร์มมาตรฐานทำให้กระปุกเกียร์มีเสถียรภาพและความแข็งแรงมากขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงไม่เพียง แต่การขาดประสิทธิภาพหรือส่วนเกินของประสิทธิภาพเท่านั้นที่มีบทบาทสำคัญในการบรรลุโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้เพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. แอปพลิเคชัน
2. ต้องใช้ toque เอาต์พุตหากคุณไม่มีความคิดที่ชัดเจนเกี่ยวกับข้อมูลนั้นเพียงแค่บอกให้เราทราบถึงน้ำหนักบรรทุกเช่นน้ำหนักของแผงและขายึดบนไดรฟ์แกว่งของเรา
3. ขนาดน้ำหนักบรรทุกและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในรอบ 10 ปีที่ผ่านมาซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับภาระสูงสุดได้หรือไม่เมื่อมีลมใหญ่มา
4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณได้
5. ข้อมูลอื่น ๆ เช่นฟันเฟืองความต้องการเกรด IP เป็นต้น
ไดรฟ์แกว่งแกนคู่ของเราอยู่ในรายการ beloสำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
| พารามิเตอร์ประสิทธิภาพของโมเดล SDE | ||||||||||||
| รุ่น | แรงบิดเอาต์พุตสูงสุด (Nm) | ถือแรงบิด (Nm) | แรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (องศา) | IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 600 | 1,500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 25 กก |
| 5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 34 กก |
| 7 นิ้ว | พ.ศ. 2543 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 56 กก |
| 9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 92 กก |
| 12 นิ้ว | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 160 กก |
| 14 นิ้ว | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 224 กก |
| 17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 320 กก |
| 21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 492 กก |
| 25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ～ + 120 | ใช่ | 705 กก |
