จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE14" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE14 | อัตราทดเกียร์: | 85: 1 |
|---|---|---|---|
| ใบสมัคร: | การใช้งานด้านอุตสาหกรรมและ OEM | สถานที่กำเนิด: | ฉางโจว, จีน |
| คนขับรถ: | มอเตอร์ | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | ตามแนวนอน | ซ่อมบำรุง: | 1 ปี |
| สี: | ตามที่ขอ | ||
| แสงสูง: | worm gear slewing ring,worm gear motor |
||

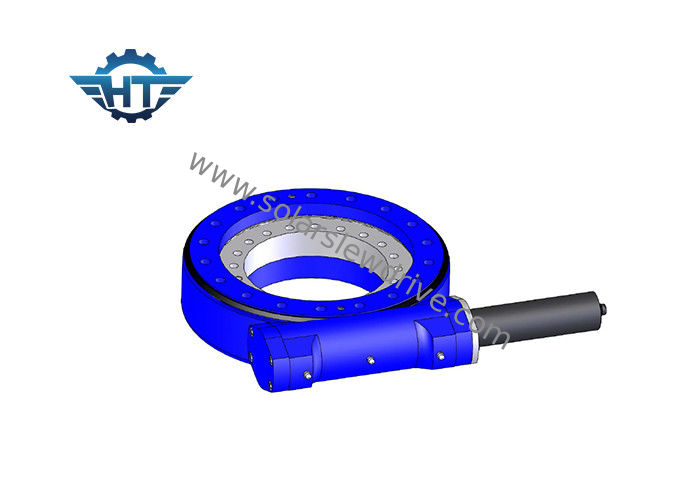

SE14 Enclosed Housing IP66 Worm Gear Slew Drive พร้อมมอเตอร์ 24V DC สำหรับตัวติดตามพลังงานแสงอาทิตย์แบบแกนคู่
คำอธิบาย
Worm gear slewing drive เป็นผลิตภัณฑ์ชุดใหม่ที่มีชื่อเรียกอีกอย่างว่าตัวลดการแกว่งประกอบด้วยตัวหนอนเกียร์ตัวเรือนอะแดปเตอร์มอเตอร์ฝาท้ายและส่วนประกอบอื่น ๆการใช้หนอนห่อหุ้มเป็นส่วนประกอบหลักทำให้ไดรฟ์แกว่งมีแรงตามแนวแกนสูงแรงรัศมีและโมเมนต์การเอียงพร้อมกันและยังมีฟันเฟืองที่ดีกว่าเมื่อเปรียบเทียบกับไดรฟ์แบบแกว่งปกติไดรฟ์แบบเฟืองตัวหนอนมีข้อดีของประสิทธิภาพการป้องกันที่ดีขึ้นแรงบิดในการส่งกำลังที่ดีทนต่อแรงกระแทกได้ดีขึ้นและอายุการใช้งานที่ยาวนาน
การแกว่งเฟืองตัวหนอนถูกนำไปใช้กันอย่างแพร่หลายในชิ้นส่วนที่ค่อนข้างหมุนของเครื่องจักรและสนามพลังงานแสงอาทิตย์เช่นระบบติดตามแสงอาทิตย์ตัวถังแบบหมุนของเครื่องจักรทำงานทางอากาศเครนรถบรรทุกเครื่องเจาะหินเครื่องเจาะเครื่องจับไม้เครื่องปั้นรหัส
เอกสารทางเทคนิค
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | ถือแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นาโนเมตร | นาโนเมตร | นาโนเมตร | kN | kN | ระดับ | ใช่ | กิโลกรัม | |||
| 1 " | 31: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 " | 31: 1 | 300 | 1,500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12 นิ้ว | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14 นิ้ว | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
ข้อดี
1. ออกแบบมาเพื่ออายุการใช้งานที่ยาวนานและเหมาะสำหรับการทำงานในสภาพแวดล้อมที่ยากลำบาก
2. ใช้หนอนห่อหุ้ม
3. มีขนาดต่างๆรวมทั้งกำหนดเอง
4. ง่ายต่อการติดตั้งและการรับประกันสินค้า
5. การสนับสนุนทางเทคนิคตลอดชีวิต
การเลือกมอเตอร์
อุปกรณ์เสริม: มอเตอร์กระแสตรงแบบแปรง (12V / 24V / 48V) ที่มีหรือไม่มีเซ็นเซอร์ฮอลล์, มอเตอร์เกียร์ DC แบบไม่มีแปรง, มอเตอร์ AC (220V / 380V), ตัวเข้ารหัส
