| Brand Name: | HangTuo |
| Model Number: | SE5" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

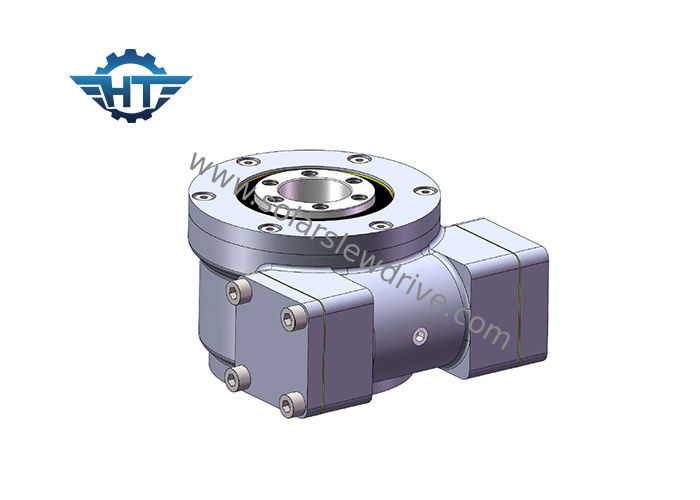

กระปุกเกียร์หนอนขนาดเล็ก SE5 ติดตั้งในแนวนอนสำหรับระบบติดตามแสงอาทิตย์แบบเอียงและเอียง
คำอธิบาย
Slewing Drive คืออะไร?
ไดรฟ์แกว่ง (หรือไดรฟ์สังหารสำหรับระยะสั้น) เป็นระบบที่สมบูรณ์พร้อมสำหรับการติดตั้งซึ่งประกอบด้วยแหวนหมุนลูกบอลหรือลูกกลิ้ง (แบริ่ง) ตัวหนอนและตัวเรือนที่ปิดสนิทสามารถปรับแต่งด้วยกระปุกเกียร์ดาวเคราะห์แบบไฮดรอลิกหรือไฟฟ้าพร้อมเกรด IP ที่เลือกได้ตามการใช้งานที่แตกต่างกันและความต้องการของลูกค้า
มีคุณสมบัติป้องกันการกัดกร่อนโหลดสูงและมีความแม่นยำสูง
การแกว่งเฟืองตัวหนอนถูกนำไปใช้กันอย่างแพร่หลายในชิ้นส่วนที่ค่อนข้างหมุนของเครื่องจักรและสนามพลังงานแสงอาทิตย์เช่นระบบติดตามแสงอาทิตย์ตัวถังแบบหมุนของเครื่องจักรทำงานทางอากาศเครนรถบรรทุกเครื่องเจาะหินเครื่องเจาะเครื่องจับไม้เครื่องปั้นรหัส
เอกสารข้อมูล SE Slewing Drive
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | ถือแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นาโนเมตร | นาโนเมตร | นาโนเมตร | kN | kN | ระดับ | ใช่ | กิโลกรัม | |||
| 1 " | 31: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 " | 31: 1 | 300 | 1,500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12 นิ้ว | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14 นิ้ว | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21 & quot; | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
คุณสมบัติที่สำคัญ
1. มุมและช่วงการหมุนที่ไม่ จำกัด
2. ให้การส่งกำลังและแรงบิดสูงที่มีประสิทธิภาพสูงสุด
3. ตัวเครื่องที่ปิดสนิทและปิดสนิททนทานต่อสภาพแวดล้อมที่รุนแรงและเพิ่มความปลอดภัย
การเลือกมอเตอร์
อุปกรณ์เสริม: มอเตอร์กระแสตรงแบบแปรง (12V / 24V / 48V) ที่มีหรือไม่มีเซ็นเซอร์ฮอลล์, มอเตอร์เกียร์ DC แบบไม่มีแปรง, มอเตอร์ AC (220V / 380V), ตัวเข้ารหัส
