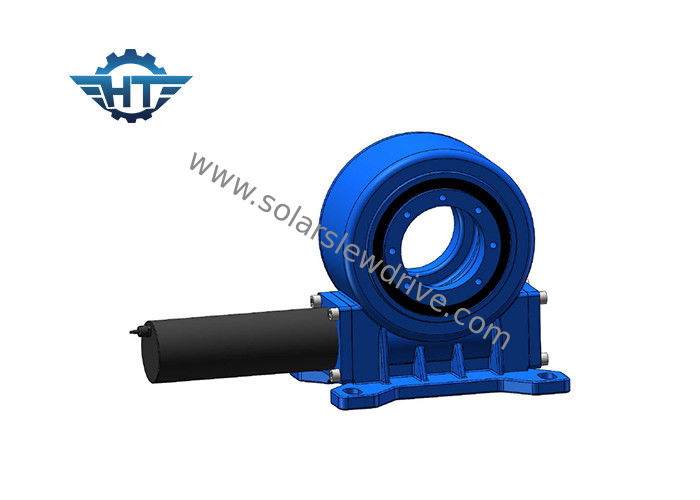

จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE7 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | VE7 | อัตราทดเกียร์: | 57: 1 |
|---|---|---|---|
| ใบสมัคร: | ติดตามแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว จีน |
| คนขับรถ: | มอเตอร์เกียร์ดาวเคราะห์ 12/24 VDC | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | แนวตั้ง | การบำรุงรักษา: | ฟรี |
| สี: | ตามที่ขอ | ฟันเฟือง: | น้อยกว่า 0.1 องศา |
| แสงสูง: | worm drive gearbox,worm gear motor |
||
คำอธิบายของผลิตภัณฑ์
ฟังก์ชัน
Slewing ไดรฟ์ทำงานด้วยเทคโนโลยีหนอนมาตรฐานซึ่งหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับเคลื่อนสำหรับเกียร์โดยทั่วไปเพลาถูกขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้า
อัตราทดเกียร์
การหมุนของหนอนแนวนอนจะเปลี่ยนเกียร์เกี่ยวกับแกนตั้งฉากกับแกนสกรู ชุดนี้จะช่วยลดความเร็วของสมาชิกที่ขับเคลื่อนและยังเพิ่มแรงบิด มันเพิ่มขึ้นตามสัดส่วนเมื่อความเร็วลดลงอัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ของจำนวนเธรดในหนอนกับจำนวนฟันในล้อหนอนหรือเกียร์
หนอนนาฬิกาทราย
ไดรฟ์แกว่งของเรากำลังใช้เทคโนโลยีหนอนนาฬิกาทรายซึ่งรูปทรงของหนอนจะมีส่วนร่วมในการฟันมากขึ้นในเกียร์ การมีส่วนร่วมที่เพิ่มขึ้นนี้ส่งผลให้ฟันมีความแข็งแรงประสิทธิภาพและความทนทานมาก
พารามิเตอร์
| รุ่น: | VE7 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
| ยี่ห้อ | HANGTUO | ชนิด | สิ่งที่ส่งมา |
| วัสดุ | 42CrMo, 50 ล้าน | แรงบิดออก | พ.ศ. 2293 นิวตัน |
| แรงบิดขณะโมเมนต์เอียง | 5 K Nm | โฮลดิ้งแรงบิด | 9.2 นิวตันเมตร |
| คะแนนแกนคงที่ | 34 KN | คะแนนเรเดียลคงที่ | 58 KN |
| คะแนนแกนแบบไดนามิก | 17 KN | คะแนนเรเดียลแบบไดนามิก | 38 KN |
| อัตราทดเกียร์ | 57: 1 | อย่างมีประสิทธิภาพ | 40% |
การประยุกต์ใช้งาน
ตัวติดตามแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์รถเครนรถบรรทุกลิฟท์คนอุปกรณ์ยูทิลิตี้อุปกรณ์ไฮดรอลิคสิ่งที่แนบมากับอุปกรณ์เครื่องมืออุปกรณ์น้ำมัน
สินค้าที่เกี่ยวข้อง
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
| 5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
