จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE21 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | 21 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 125: 1 | อย่างมีประสิทธิภาพ: | 40% |
| แม่นยำ: | น้อยกว่า 0.1 | คนขับรถ: | มอเตอร์ไฮดรอลิก |
| สี: | การขอใช้บริการ | ชนิด: | แกนเดี่ยว |
| แสงสูง: | มอเตอร์ไฮดรอลิก slew,ตัวติดตามแสงอาทิตย์ |
||

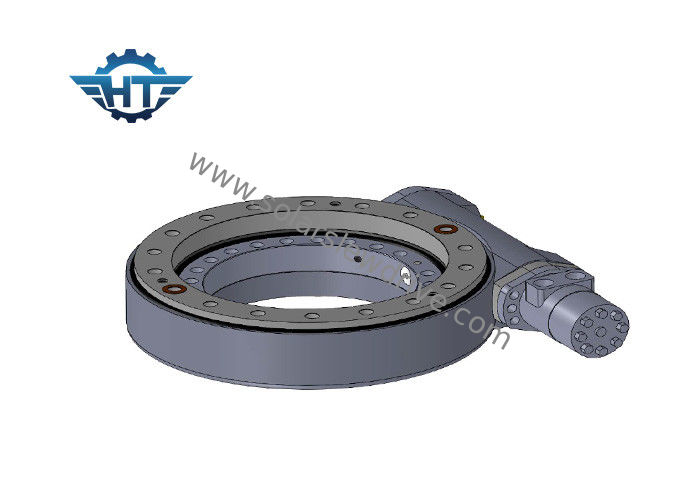

SE21 ไดรฟ์สำหรับพลังงานแสงอาทิตย์แบบแรงบิดสูงพร้อมมอเตอร์แบบไฮดรอลิกสำหรับตัวติดตามแสงอาทิตย์
ลักษณะ
The slewing drive is a gearbox that can safely hold radial and axial loads, as well as transmit a torque for rotating. แกว่งไดรฟ์เป็นเกียร์ที่สามารถเก็บโหลดรัศมีและแนวแกนได้อย่างปลอดภัยเช่นเดียวกับการส่งแรงบิดสำหรับการหมุน The rotation can be in a single axis or in multiple axes together. การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนพร้อมกัน Slewing drives are made by manufacturing gearing, bearings, seals, housing, motor and other auxiliary components and assembling them into a finished gearbox.e. Slewing ไดรฟ์จะทำโดยการผลิตเกียร์แบริ่ง, ซีล, ที่อยู่อาศัย, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และประกอบพวกเขาเป็นกระปุกเกียร์สำเร็จรูป
Zero backlash slewing drive เป็นไดรฟ์ slewing แบบพิเศษที่มีเกียร์และตัวหนอนที่มีตาข่ายที่สมบูรณ์แบบและยังมีช่องว่างที่เหมาะสมของการหล่อลื่นและความร้อนในการใช้งาน
ข้อดี
1. หมุนได้ 360 องศา
2. การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. During installation, it is not necessary to adjust the gearing clearance; 3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์; this is already set by the producer before factory สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. จาระบีได้รับการเติมเต็มก่อนที่โรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างสมเหตุสมผล
6. The gear is self-locking; 6. เกียร์ล็อคตัวเอง; therefore a brake is not necessary ดังนั้นจึงไม่จำเป็นต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
8. แรงบิดเอียงสูงเหมาะสำหรับการติดตั้งในแนวนอน
พารามิเตอร์ของซีรี่ส์ SE
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
