| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

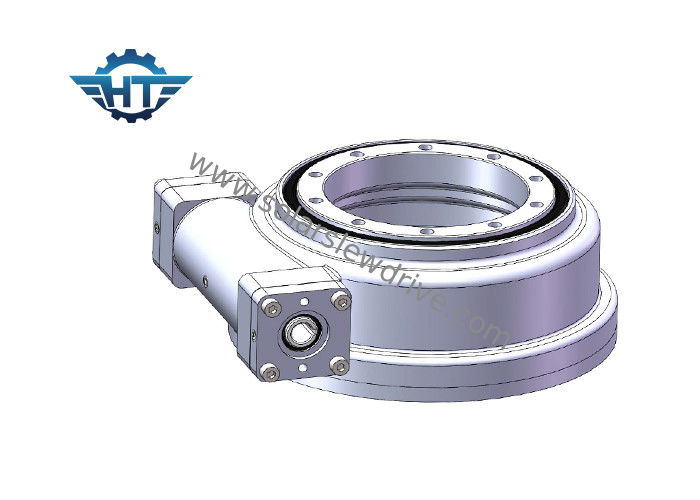

50Mn / 42CrMo Slew Drive Solar Tracker Gear Ratio 57/1 สำหรับอุตสาหกรรมพลังงานแสงอาทิตย์
รายละเอียดสินค้า
ฟังก์ชัน
Slewing drive ทำงานด้วยเทคโนโลยีตัวหนอนมาตรฐานซึ่งตัวหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับเคลื่อนของเกียร์โดยทั่วไปแล้วเพลาจะขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้า
อัตราทดเกียร์
การหมุนของตัวหนอนในแนวนอนจะเปลี่ยนเกียร์เกี่ยวกับแกนที่ตั้งฉากกับแกนสกรูการรวมกันนี้ช่วยลดความเร็วของสมาชิกที่ขับเคลื่อนและยังเพิ่มแรงบิดอีกด้วยเพิ่มขึ้นตามสัดส่วนเมื่อความเร็วลดลงอัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ของจำนวนเกลียวบนตัวหนอนกับจำนวนฟันในล้อตัวหนอนหรือเฟือง
หนอนนาฬิกาทราย
ไดรฟ์แกว่งของเราใช้เทคโนโลยีตัวหนอนนาฬิกาทรายซึ่งตัวหนอนมีรูปร่างเพื่อให้ฟันเข้ากับเฟืองได้มากขึ้นการสบฟันที่เพิ่มขึ้นนี้ส่งผลให้เกิดความแข็งแรงประสิทธิภาพและความทนทานมากขึ้น
พารามิเตอร์
| รุ่น: | SE7 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
| ยี่ห้อ | HANGTUO | ประเภท | สิ่งที่ส่งมา |
| วัสดุ | 42CrMo, 50 ล้าน | แรงบิดเอาต์พุต | 2000 นาโนเมตร |
| Tilting Moment Torque | 1.35 กิโลนิวตันเมตร | ถือแรงบิด | 1.32 พันนิวตันเมตร |
| คะแนนตามแนวแกนคงที่ | 132 KN | คะแนนเรเดียลแบบคงที่ | 58 KN |
| คะแนนแกนแบบไดนามิก | 66 KN | คะแนนเรเดียลแบบไดนามิก | 38 KN |
| อัตราทดเกียร์ | 57: 1 | ประสิทธิภาพ | 40% |
การใช้งาน
เครื่องติดตามพลังงานแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์เครนรถบรรทุกลิฟท์คนอุปกรณ์สาธารณูปโภคสิ่งที่แนบมากับอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครื่องจัดการยางรถขุดและลิฟท์ยานยนต์
พารามิเตอร์ของ SE Series
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14 นิ้ว | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิม;ถุงพลาสติกสูญญากาศ.
บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้พาเลทไม้.
ระยะเวลาการจัดส่ง: โดยด่วน;โดยเครื่องบิน;ทางบก;ทางทะเล.
สำหรับตัวอย่างเนื่องจากไดรฟ์ที่มีขนาดเล็ก แต่มีน้ำหนักมากจึงไม่คุ้มค่ากับการขนส่งทางทะเลในขณะที่การขนส่งด่วนด้วยวิธีที่คุ้มค่าเจ้าหน้าที่โลจิสติกของเราจะขอให้ TNT, DHL, UPS, FEDEX เพื่อเปรียบเทียบสินค้าด่วน ราคาเพื่อหาวิธีที่คุ้มค่าที่สุด
หากต้องการสั่งซื้อจำนวนมากในอนาคตขอแนะนำให้จัดส่งทางทะเล
