| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

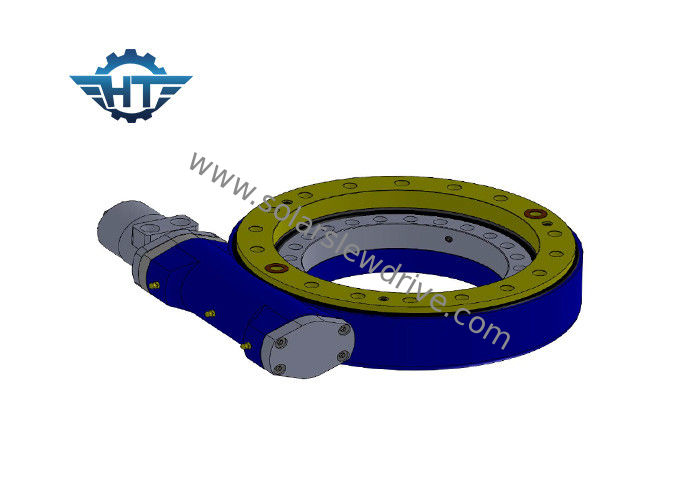

SE7 Speed Reducer Worm Gear Slew Drive สำหรับสถานี Solar PV และโรงงาน CSP
คำอธิบาย
กระปุกเกียร์ของเราได้รับการพิสูจน์แล้วว่าทำงานได้ดีภายใต้สภาวะการทำงานที่รุนแรงเราจัดเตรียมไดรฟ์ที่มีการประหยัดต้นทุนจากชิ้นส่วนมาตรฐานลดระยะเวลาในการรอคอยการออกแบบที่ผ่านการทดสอบและพิสูจน์แล้วทั่วทั้งกลุ่มและอะไหล่ที่หาได้ง่ายสำหรับหน่วยบริการโดยเฉพาะในการผลิตจำนวนมาก
พารามิเตอร์ของ SE Series
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14 นิ้ว | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ฟันเฟือง - ช่องว่างที่มีอยู่ระหว่างฟันเฟืองและตัวหนอนเป็นเรื่องปกติมากและมักเป็นปัจจัยสำคัญในการออกแบบเกียร์และระบบขับเคลื่อนช่องว่างระหว่างช่องเหล่านี้ช่วยให้มีพื้นที่สำหรับการหล่อลื่นและสามารถช่วยรองรับความเครียดจากความร้อนในการทำงาน
เฟืองและตัวหนอนสัมผัสกันในสภาพใกล้เคียงกับตาข่ายที่สมบูรณ์สิ่งนี้จะช่วยให้การถ่ายโอนแรงขับเคลื่อนมีประสิทธิภาพสูงการกระจายโหลดสม่ำเสมอและระดับความแม่นยำในการระบุตำแหน่งในไดรฟ์ที่น่าประทับใจมาก
การใช้งานที่ต้องการความแม่นยำสูง
ความแม่นยำสูงด้วยความเร็วสูงคงที่เช่นโต๊ะหมุนระบบหุ่นยนต์
ความแม่นยำสูงด้วยความเร็วต่ำคงที่เช่นสถานีพลังงานแสงอาทิตย์เข้มข้น
