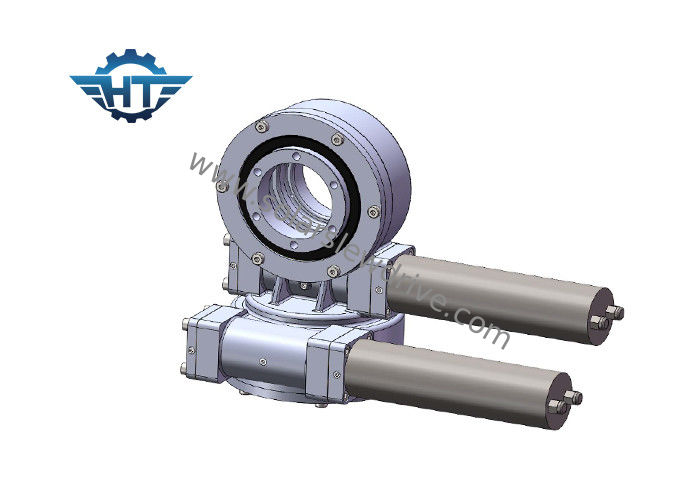

ZSDE5 Worm Gear Solar Slew Drive สำหรับ Heliostat / Tower Station, Dual Axis Solar Trackers

ZSDE5 Worm Gear Solar Slew Drive สำหรับ Heliostat / Tower Station, Dual Axis Solar Trackers

  • ZSDE5 Worm Gear Solar Slew Drive สำหรับ Heliostat / Tower Station, Dual Axis Solar Trackers
  • ZSDE5 Worm Gear Solar Slew Drive สำหรับ Heliostat / Tower Station, Dual Axis Solar Trackers
ZSDE5 Worm Gear Solar Slew Drive สำหรับ Heliostat / Tower Station, Dual Axis Solar Trackers
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: ZSDE5
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
แบบ: 5 นิ้ว อัตราทดเกียร์: 37: 1
อย่างมีประสิทธิภาพ: 40% ประเภท: ติดตั้งสองทิศทาง
ใบสมัคร: csp & cpv บริการ OEM: ที่มีจำหน่าย
สถานที่กำเนิด: ฉางโจว, จีน คนขับรถ: Stepper Motor / มอเตอร์ไร้แปรงถ่าน
แสงสูง:

มอเตอร์ไฮดรอลิก slew

,

ตัวติดตามแสงอาทิตย์

ZSDE5 Worm Gear Solar Slew Drive สำหรับ Heliostat / Tower Station, Dual Axis Solar Trackers



คำอธิบาย



Dual Axis Slew Drive (ประเภท ZSDE) - สำหรับ csp heliostat



Heliostat เป็นอุปกรณ์ที่มีกระจกเงาซึ่งโดยปกติจะเป็นกระจกเครื่องบินซึ่งจะหมุนเพื่อให้สะท้อนแสงแดดไปยังเป้าหมายที่กำหนดไว้ล่วงหน้าโดยชดเชยการเคลื่อนไหวที่ชัดเจนของดวงอาทิตย์บนท้องฟ้า



ไดรฟ์แกว่งซีรีส์ baclash ซีรีส์แกนคู่เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับกระจกเงาหน้าที่หลักคือให้กระจกหมุนไปสองทิศทางในเวลาเดียวกันและในขณะเดียวกันมีเสถียรภาพและเชื่อถือได้เพียงพอที่จะทำงานในสภาพกลางแจ้งที่หนักหน่วง



ความน่าเชื่อถือ



ไดรฟ์แบบหมุนสองแกน ZSDE ของเรามั่นใจได้ถึงอายุการใช้งานภาคสนาม 30 ปีในการวางตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเราตรวจสอบคุณสมบัติของส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001 การรับรอง CE เพื่อเพิ่มอายุการใช้งานภาคสนาม



พารามิเตอร์ของ SDE Series



รุ่น อัตราส่วน แรงบิดเอาต์พุตสูงสุด (Nm) แรงบิดเอียง (Nm) ถือแรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3 " 31: 1 600 1,500 5800 10 15 40% ≤0.1 ใช่ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 ใช่ 34
7 นิ้ว 57: 1 พ.ศ. 2543 7500 13200 34 58 40% ≤0.1 ใช่ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 ใช่ 92
12 นิ้ว 78: 1 5800 25000 40560 77 190 40% ≤0.1 ใช่ 160
14 นิ้ว 85: 1 6750 48000 44200 110 230 40% ≤0.1 ใช่ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 ใช่ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 705



ผมการติดตั้ง Slew Drive



1. ทำความสะอาดโครงสร้างยึดเช่นจากการเชื่อมการชุบสังกะสีสิ่งตกค้างสิ่งสกปรก ฯลฯ

2. ยกไดรฟ์สังหารด้วยสลักเกลียว

3. ไดรฟ์สังหารจะต้องติดตั้งในสภาพที่ไม่มีการโหลด

4. ต้องปฏิบัติตามขั้นตอนต่อไปนี้เพื่อหลีกเลี่ยงความเบี่ยงเบนระหว่างแรงขันสลักเกลียว

5. ใช้น้ำยาล็อคด้ายกับด้าย

6. วางน้ำยาล็อคด้ายบนช่องว่างของเกลียวเพื่อขอชิ้นส่วนที่เหมาะสมจนสุด

7. ใส่สลักเกลียวตามขวางดูรูปแบบทั่วไปในภาพร่างด้านล่างว่าสลักเกลียวรับแรงบิดตามลำดับตามขวางได้อย่างไรเริ่มต้นด้วยวงแหวนด้านในหรือด้านนอกใช้แรงบิดตามขวางของสลักเกลียวทั้งหมดถึง 30% ของแรงบิดในการขันจากนั้นทำซ้ำแรงบิดตามขวางถึง 80% ของแรงขันในที่สุดแรงบิดตามขวางถึง 100% ของแรงบิดในการขัน



วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม



การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงไม่เพียง แต่การขาดประสิทธิภาพหรือส่วนเกินของประสิทธิภาพเท่านั้นที่มีบทบาทสำคัญในการบรรลุโซลูชันที่คุ้มค่า



โปรดให้ข้อมูลต่อไปนี้เพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:



1. แอปพลิเคชัน

2. ต้องใช้ toque เอาต์พุตหากคุณไม่มีความคิดที่ชัดเจนเกี่ยวกับข้อมูลนั้นเพียงแค่บอกให้เราทราบถึงน้ำหนักบรรทุกเช่นน้ำหนักของแผงและขายึดบนไดรฟ์แบบแกว่งของเรา

3. ขนาดน้ำหนักบรรทุกและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในรอบ 10 ปีที่ผ่านมาซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับภาระสูงสุดได้หรือไม่เมื่อมีลมใหญ่มา

4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณได้

5. ข้อมูลอื่น ๆ เช่นฟันเฟืองความต้องการเกรด IP เป็นต้น
