| Brand Name: | HangTuo |
| Model Number: | SDE7 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

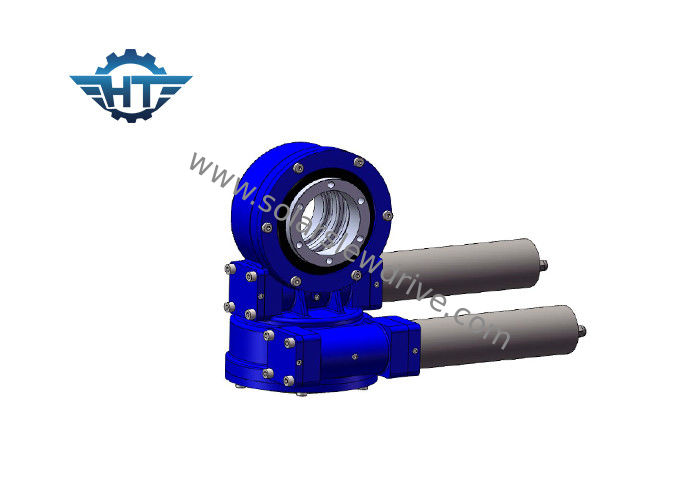

Dual Axis Sde7 Solar Slew Drive พร้อม IP 66 และฟันเฟือง 0.1 องศาสำหรับระบบติดตาม PV
คำอธิบาย
·สถานที่กำเนิด: จีน (แผ่นดินใหญ่)
·ชื่อยี่ห้อ: Hangtuo
·หมายเลขรุ่น: แกนคู่แกว่งไดรฟ์
·ประเภท: ไดรฟ์ฆ่า, ไดรฟ์หมุนแกนคู่
·ชื่อผลิตภัณฑ์: heliostat dual axis slewing drive
·การใช้งาน: สถานีพลังงานแสงอาทิตย์หอ heliostat
·มอเตอร์: DC หรือ AC หรืออื่น ๆ
·ขนาด: 3-21 นิ้ว
·อายุงาน: 30 ปี
·รับประกัน: 36 เดือน
·ระดับการป้องกัน: IP55 / IP66
· OEM: ได้รับการยอมรับ
·สี: ตามที่ร้องขอ
Hangtuo Slewing Drive เป็นผู้ผลิตวิจัยและพัฒนาไดรฟ์แบบแกว่งมืออาชีพซึ่งใช้กันอย่างแพร่หลายกับพลังงานใหม่ (ระบบติดตามแสงอาทิตย์ PV / CPV / CSP แบบแกนเดี่ยวและคู่พลังงานลม) เครื่องจักรวิศวกรรม (เครื่องจักรก่อสร้างทางเท้าสิ่งอำนวยความสะดวกท่าเรือและพื้นที่ขุด ), เครื่องรับสัญญาณดาวเทียมและสาขาอื่น ๆ
ในการพัฒนาผลิตภัณฑ์ใหม่ที่ได้รับการปรับปรุงอย่างต่อเนื่องไดรฟ์แบบแกว่งของเราได้รับการออกแบบให้มีวงแหวนหมุนและเพลาตัวหนอนนาฬิกาทรายจากจุดสัมผัสแบบดั้งเดิมไปจนถึงการสัมผัสพื้นผิวซึ่งมีข้อได้เปรียบของแรงบิดเอาต์พุตที่แข็งแกร่งการหมุนที่ราบรื่นและการต้านทานการสึกหรอสำหรับแบริ่งรัศมีที่สูงขึ้น & โหลดตามแนวแกนและแรงบิดโมเมนต์เอียง
บริษัท ของเรามีรูปแบบการผลิตหลายแบบตั้งแต่ 3 '' ถึง 25 '' (เส้นผ่านศูนย์กลางร่องน้ำ) ไดรฟ์แกว่งสามารถปรับแต่งเพื่อตอบสนองความต้องการพิเศษสำหรับการใช้งานเครื่องจักรพลังงานและวิศวกรรมใหม่การผลิตของเราได้รับการคัดเลือกจากลูกค้าในต่างประเทศ และบ้านด้วยคุณภาพและชื่อเสียงที่เชื่อถือได้
คุณสมบัติ
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. นำไดรฟ์หนอนมาใช้
3. ขับเคลื่อนภาระที่มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีกว่า
พารามิเตอร์ของไดรฟ์แกว่ง SDE
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5 " | 37: 1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14 นิ้ว | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
หมายเหตุ: มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการอัปเดตหรือปรับเปลี่ยนสำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
