จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 7 นิ้ว | อัตราทดเกียร์: | 57: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | ชนิด: | แกนคู่ |
| ใบสมัคร: | ติดตามแสงอาทิตย์ | บริการ OEM: | พร้อมใช้งาน |
| สถานกำเนิด: | ฉางโจว จีน | คนขับรถ: | 24V DC |
| แสงสูง: | ไดรฟ์ติดตามแสงอาทิตย์เกียร์แกว่ง,slewing gear |
||

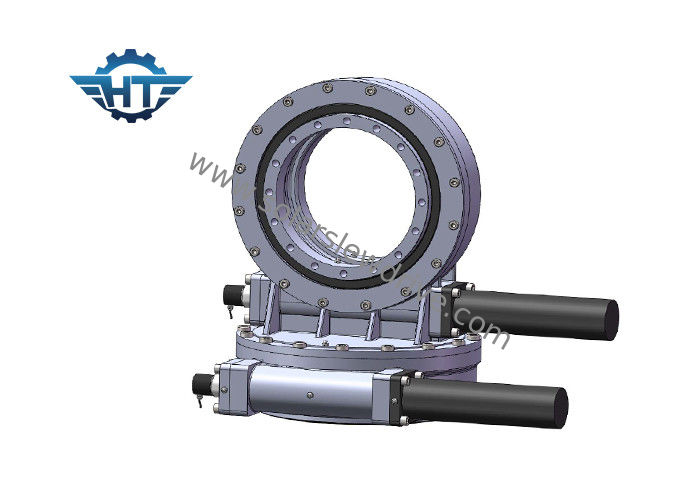

Sde7 Dual Worm Gear Solar Slew Drive พร้อมมอเตอร์เกียร์ดาวเคราะห์ 24 Vdc สำหรับผู้ติดตาม
ลักษณะ
แกว่งไดรฟ์เป็นเกียร์ที่สามารถเก็บโหลดรัศมีและแนวแกนได้อย่างปลอดภัยเช่นเดียวกับการส่งแรงบิดสำหรับการหมุน การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนเข้าด้วยกันไดรฟ์แกว่งทำโดยการผลิตเกียร์แบริ่งซีลที่อยู่อาศัยมอเตอร์และส่วนประกอบเสริมอื่น ๆ และประกอบเข้าด้วยกันเป็นชุดเกียร์
ไดรฟ์ Slewing ถูกนำมาใช้กันอย่างแพร่หลายในรถพ่วงแบบแยกส่วนเครนอุปกรณ์จับไม้แพลตฟอร์มทำงานทางอากาศระบบ solartracking ระบบพลังงานลม ฯลฯ
Slewing Drive เหมาะสำหรับพื้นที่ละติจูดสูงและประสิทธิภาพของการผลิตพลังงานจะเพิ่มขึ้นกว่า 35% ซึ่งช่วยปรับปรุงประสิทธิภาพของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์อย่างมีนัยสำคัญ
สำหรับระบบติดตามดวงอาทิตย์แบบแกนเดี่ยวในแนวนอนเพลาหลักของแผงเซลล์แสงอาทิตย์จะปรับมุมเพื่อให้ได้มุมที่แม่นยำในการติดตาม ไดรฟ์ชนิดแกว่งนี้ใช้สำหรับพื้นที่ละติจูดที่ต่ำเท่านั้น
ด้วยการใช้แบริ่งแกว่งเป็นองค์ประกอบหลักของไดรฟ์แกว่งสามารถแบกแรงตามแนวแกนแรงรัศมีและช่วงเวลาการเอียงพร้อมกัน Slewing Drive ถูกนำไปใช้อย่างกว้างขวางในระบบติดตามดวงอาทิตย์
ระบบติดตามดวงอาทิตย์แบ่งออกเป็นระบบติดตามพลังงานแสงอาทิตย์แบบแกนเดียวแนวนอนตัวติดตามแกนเดี่ยวแบบเอียงและระบบติดตามแสงอาทิตย์แบบแกนคู่
ไดรฟ์แกว่งที่ใช้ในระบบติดตามแสงอาทิตย์ส่วนใหญ่เป็นแกนเดี่ยว (ซีรีย์ SE), แกนคู่ (ซีรีย์ SDE) และประเภทแนวตั้ง (ซีรีย์ VE) และรุ่นที่ใช้กันมากที่สุดคือ SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9
วิธีการเลือกขนาดที่เหมาะสมของไดรฟ์แกว่ง?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงไม่เพียง แต่การขาดประสิทธิภาพหรือประสิทธิภาพส่วนเกินนั้นมีบทบาทสำคัญในการบรรลุโซลูชั่นที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้เพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. แอปพลิเคชัน
2. การส่งออก toque ที่จำเป็น หากคุณยังไม่ทราบข้อมูลที่ชัดเจนเพียงแค่บอกโหลดเช่นน้ำหนักของแผงควบคุมและตัวยึดสำหรับติดตั้งบนไดรฟ์แกว่งของเรา
3. ขนาดของโหลดและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมาซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับโหลดแม็กซ์เมื่อมีลมขนาดใหญ่เข้ามา
4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณ
5. ข้อมูลอื่น ๆ เช่นฟันเฟืองความต้องการเกรด IP ฯลฯ
ข้อมูลทางเทคนิคของ S DE Slew ไดรฟ์
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
