| Brand Name: | HangTuo |
| Model Number: | ตะวันออกเฉียงใต้ 7 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

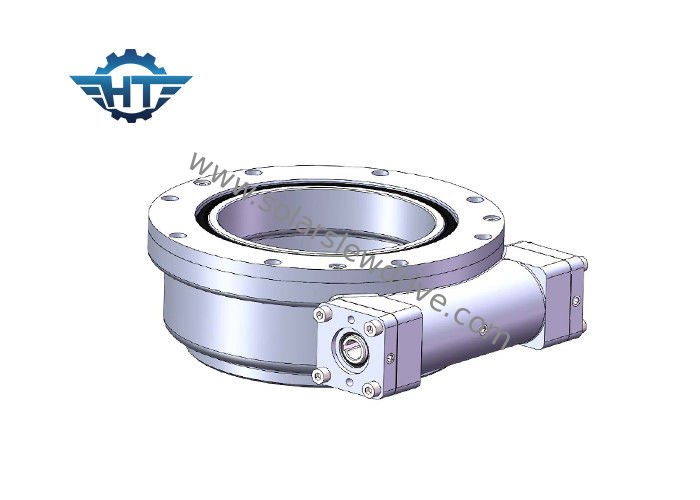

แกว่งไดรฟ์เป็นเกียร์ที่สามารถเก็บโหลดรัศมีและแนวแกนได้อย่างปลอดภัยเช่นเดียวกับการส่งแรงบิดสำหรับการหมุน การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนพร้อมกัน Slewing ไดรฟ์ทำโดยการผลิตเกียร์แบริ่ง, ซีล, ที่อยู่อาศัย, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และรวมไว้ในกล่องเกียร์สำเร็จรูป
Zero backlash slewing drive เป็นไดรฟ์ slewing แบบพิเศษที่มีเกียร์และตัวหนอนที่มีตาข่ายที่สมบูรณ์แบบและยังมีช่องว่างที่เหมาะสมของการหล่อลื่นและความร้อนในการปฏิบัติการ
พารามิเตอร์ประสิทธิภาพของ SE series
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โฮลดิ้งแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
ข้อได้เปรียบหลักของ SE slewing drive
1. หมุนได้ 360 องศา
2. การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. จาระบีถูกเติมเต็มก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างสมเหตุสมผล
6. เกียร์ล็อคตัวเอง; ดังนั้นจึงไม่จำเป็นต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
8. แรงบิดเอียงสูงเหมาะสำหรับการติดตั้งในแนวนอน
