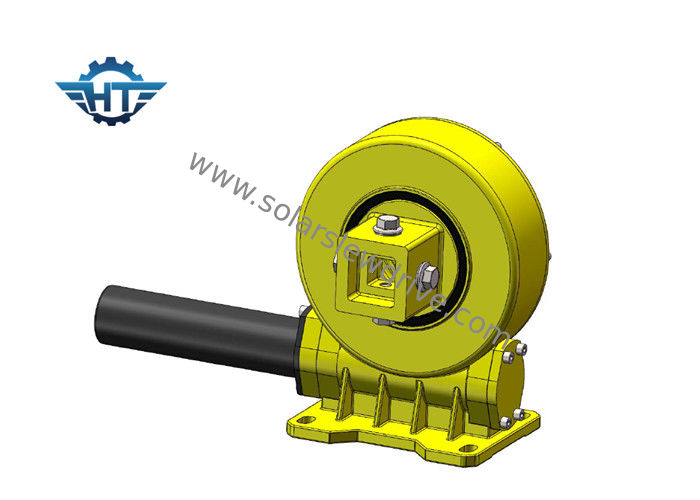

Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน

Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน

  • Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน
  • Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน
Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: VE9
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
ประเภท: Slewing Drive สถานที่กำเนิด: ฉางโจว, จีน (แผ่นดินใหญ่)
เครื่องยนต์: มอเตอร์กระแสตรงไร้แปรงถ่าน 404 Not Found: ปิดล้อมโดยสิ้นเชิง
วัสดุ: 42CrMo หรือ 50 ล้าน การประกัน: 5 ~ 10 ปี
ขนาด: 3 นิ้วถึง 25 นิ้ว ใบสมัคร: ระบบพลังงานแสงอาทิตย์
แสงสูง:

ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์

,

solar tracker drive

Ve9 ตัวติดตามพลังงานแสงอาทิตย์ที่ให้ผลผลิตสูงในแนวตั้ง Slew Drive นำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน



คำอธิบาย



ไดรฟ์ฆ่าแกนเดียวที่ใช้ในระบบติดตามแกนเดี่ยวแบบแบน ซึ่งวงเล็บคือการจัดวางเหนือ-ใต้ ระบบติดตามตะวันออก-ตะวันตกตามอัลกอริธึมทางดาราศาสตร์ ไดรฟ์ฆ่าที่ขับเคลื่อนด้วยมอเตอร์จะมีแรงบิดสูงในการขับเคลื่อนทั้งระบบ เพื่อให้ระบบสามารถติดตามมุมแอซิมัทของดวงอาทิตย์ ให้มากที่สุดเพื่อปรับปรุงดวงอาทิตย์บนพื้นผิวของการฉายรังสีโมดูลเซลล์แสงอาทิตย์ และทำให้การผลิตไฟฟ้าเพิ่มขึ้น



การติดตั้งระบบติดตามแสงอาทิตย์เพื่อให้แผงโซลาร์ติดตามดวงอาทิตย์ตลอดเวลาสามารถปรับปรุงประสิทธิภาพของพลังงานแสงอาทิตย์ได้อย่างมีประสิทธิภาพ และเมื่อติดตั้งตัวติดตามแกนเดียวในพื้นที่ที่มีการฉายรังสีสูง การผลิตพลังงานที่เพิ่มขึ้นหมายความว่าโรงไฟฟ้าสามารถสร้างผลตอบแทนจากการลงทุนที่สูงขึ้นได้



นี้เป็นหลักตามหลักการออกแบบของระบบติดตาม เนื่องจากผลกระทบของการหมุนของโลก สำหรับตำแหน่งที่แน่นอนบนโลก รอบดวงอาทิตย์ตลอดทั้งปี มุมแสงยังเปลี่ยนแปลงตลอดเวลาระบบติดตามแสงอาทิตย์ได้รับการติดตั้งเพื่อให้แผงโซลาร์เซลล์สามารถติดตามดวงอาทิตย์และเพิ่มปริมาณรังสีดวงอาทิตย์ที่ได้รับจากแผงเซลล์แสงอาทิตย์ ซึ่งจะเป็นการเพิ่มกำลังการผลิตโดยรวมของระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์



ข้อมูลทางเทคนิคของ Slew Drive



รุ่น อัตราส่วน แรงบิดเอาต์พุตที่กำหนด (Nm) แรงบิดเอียง (Nm) แรงบิดถือ (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 ใช่ 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 ใช่ 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 ใช่ 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251



Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน 0



Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน 1



ข้อมูลมอเตอร์



แรงดันไฟฟ้า V/DC: 24vdc

ความเร็วรอบขณะไม่โหลด: 1200±10%

ไม่มีกระแสโหลด A: <0.1 A

แรงบิดสูงสุด NM: 0.12

ความเร็วรอบต่อนาที: 800±10%

โหลดกระแส A:<1A

กำลังไฟ W:<10W



พารามิเตอร์เอาต์พุตเกียร์:

อัตราส่วนความเร็ว: 399:1

แรงบิดเอาต์พุตสูงสุด NM: 32

ความเร็วเอาต์พุต RPM: 2±0.5



เอาต์พุตฮอลล์: 2

ประเภทฮอลล์: 40F/39

ฮอลล์แรงดันอินพุต V: 5 ~ 24



กำหนดลวด:

1. แดงหนา: มอเตอร์ +

2. สีดำหนา: มอเตอร์ -

3. เหลืองเขียว: GND

4. สีเหลืองบาง: ห้องโถง B

5. สีแดงบาง: ห้องโถง +24V

6. Thin Black: ฮอลล์ GND

7. ทินกรีน: ฮอลล์ A



ความต้องการทางด้านเทคนิค



1. มอเตอร์ควรมีความยืดหยุ่นหลังการประกอบ

2. ไม่มีเสียงผิดปกติเมื่อเปิดเครื่อง (สายสีแดงเชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ)

3. การกวาดล้างตามแนวแกน: ไม่ (สามารถใช้การกู้คืนยอดคลื่น)

4. ทนต่อการทดสอบแรงดันไฟฟ้า: 800VAC, 5mA, ไม่มีรายละเอียด, ไม่มีการสั่นไหว

5. ความต้านทานฉนวน: > 20MΩ



ขนาด

Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน 2Ve9 ตัวติดตามแสงอาทิตย์กำลังผลิตสูงแนวตั้ง Slew Drive ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน 3
